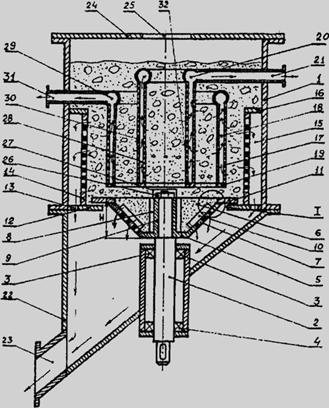

Мельница (фиг. 1) работает следующим образом. От привода вращательное движение через вал 2 передается чашеобразному ротору 5 и в рабочее пространство мельницы через загрузочное отверстие 25 непрерывно подают подлежащий дроблению и измельчению материал. Большая часть рабочего пространства мельницы заполнена материалом, образующим

цилиндрический столб, центральная часть которого опускается и заполняет чашеобразный ротор 5, а внешняя, у контура чаши, непрерывно поднимается, преодолевая давление столба под действием вертикальной составляющей центробежной силы, попадает в зону реактивного измельчения.

Измельченный материал из рабочего пространства мельницы через отверстия перфорированного цилиндра 14 поступает в камеру 15 и далее через отверстие 13 в кольцевом выступе 12 и удаляется из сборника 22 через патрубок 23 часть измельченного материала попадает в пространство между камерами 18 и 28, проходит через отверстия перфорированных цилиндров 17 и 30 и попадает в камеры 18 и 28 и далее удаляется из коллекторов 20 и 29 через патрубки 21 и 31.

Куски измельченного материала, размеры которых больше размера отверстий цилиндров 14,17,30 продолжают движение вдоль стенок по восходящей

винтовой линии, и вместе с исходным материалом, опускается в полость чашеобразного ротора 5. Частицы материала, проходящие через зазор 8, опускаются на дно чашеобразного ротора 5, и затем под действием центробежной силы начинает двигаться к периферии ротора 5. Мелкий материал проходит через сита и выводится из мельницы через сборник 22.

Часть измельченного материала, движущегося вдоль радикальных перегородок 6 по направлению к периферии ротора 5, проходит через сквозной паз 10 и сита 7 и также удаляется из мельницы.
