Номер

63-096-01

Наименование проекта

Пробоотборник бороздовый гидрофицированный

Назначение

Для вырезки блоков бороздовых проб, которые отбираются для определения вещественного состава проходимых горных пород при проведении геолого-разведоточных работ горными выработками

Рекомендуемая область применения

Геолого-разведочные работы. Может найти применение в строительной индустрии для нарезки облицовочных и бордюрных плит (как камнерезная машина).

Описание

Результат выполнения конструкторской разработки.

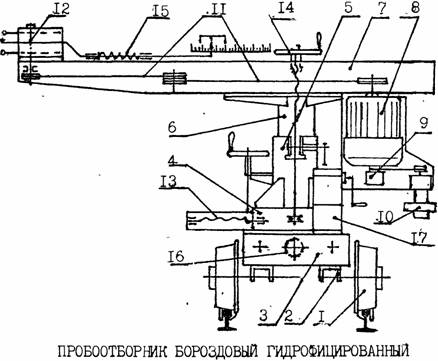

Пробоотборник состоит из ходовой части 1(см. рисунок) с платформой 2, на которой размещены каретки профильной 3 и поперечной 4 подач. На каретке поперечного перемещения устанавливают неподвижную цилиндрическую стойку 5, в которую входит подвижная цилиндрическая стойка 6 с поворотной стрелой 7, приводом 8, маслонасосом 9 и водяной помпой 10. Привод соединен с помощью ремней 11 с режущей головкой 12. Перемещение каретки поперечной подачи осуществляется червячной парой 13. Стрела перемещается винтовой подачей 14. Пробоотборник крепится к рельсам 16 механизмом фиксации. Слежение за рельефом поверхности борозды осуществляется копиром 15. Пробоотборник перемещается гидроцилиндром 16, зажимным устройством, тросом и сматывающей лебедкой 17.

Преимущества перед известными аналогами

Полностью исключает малопроизводительный ручной труд при нарезке борозды

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект от внедрения составил 600 тыс. руб. из расчета двухсменной работы и нарезки около 27 тыс. бороздовых проб

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

10.10.2001
