Результат выполнения конструкторской разработки.

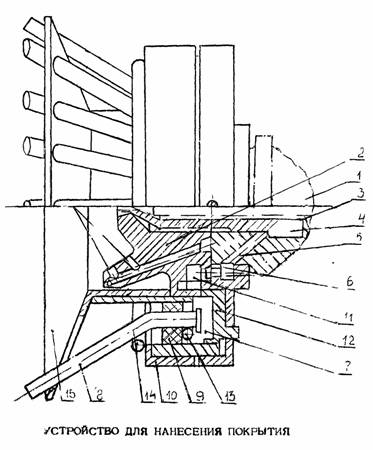

Устройство состоит из краскораспылителя 1(см. рисунок) с распылительной головкой 2, канала подачи краски 3 и каналов 4,5,6 подачи сжатого воздуха. На распылительной головке соосно находится насадка в виде кольцевой камеры 7, по окружности которой установлены выпускные трубки 8 с упругими муфтами 9 и охватывающая трубка регулировочного кольца 10. В распылительной головке выполнена кольцевая проточка 11, сообщающаяся с каналом подачи сжатого воздуха. Кольцевая камера выполнена с пазом на внутренней стенке и дуговым пазом в торцовой стенке. В кольцевой камере установлен регулятор подачи сжатого воздуха, выполненный в виде заслонки 12 с пазом переменного сечения и выступом, выполненным наружу через дуговой паз торцовой стенки.

Входные концы выпускных труб охвачены упругим кольцом 13.

Регулировочное кольцо установлено на кольцевой камере с возможностью осевого перемещения и воздействия на трубки через упорное кольцо 14. Выходные концы трубок расположены в пазах диффузора 15.

Устройство работает следующим образом. При подаче краски и сжатого воздуха через соответствующие каналы в распылительную головку краска распыляется и наносится на поверхность. Регулирование факела распыления краски осуществляется путем осевого перемещения регулировочного кольца и поворота кольцевой заслонки нажатием на её выступ.

При осевом перемещении регулировочного кольца изменяется угол наклона трубок к оси распылительной головки и обжатие струи краски струями сжатого воздуха. При повороте кольцевой заслонки изменяется проходное сечение пазов и регулируется расход сжатого воздуха через трубки.
