Номер

63-068-01

Наименование проекта

Малогабаритный плашечный превентор

Назначение

Для герметизации устья с целью предотвращения выбросов при бурении скважин буровыми установками колонкового ряда ЗИФ - 1200, 1БА - 15 В, УБМ - ЗАМ и др.

Рекомендуемая область применения

При бурении скважин на минеральные воды, нефть, газ и твердые полезные ископаемые, если избыточное давление на устье скважины не превышает рабочего давления превентора

Описание

Результат выполнения конструкторской разработки.

Основные узлы и детали превентора: корпус, крышка корпуса с гидроцилиндрами, плашечные узлы.

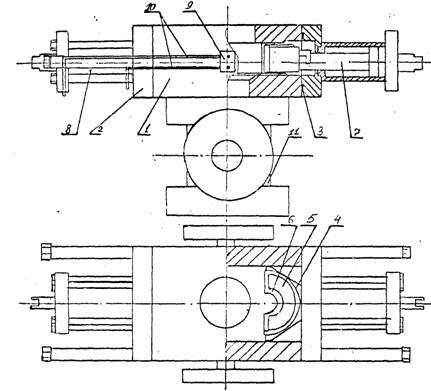

Корпус 1 (см. рисунок) превентора - стальная заготовка с вертикальным проходным отверстием круглого сечения и сквозной прямоугольной полостью, в которой расположены плашки. Корпус с обеих сторон закрыт крышками 2 с уплотнительными резиновыми прокладками 3.

Плашки разъемные состоят из корпуса 4 с установленными в нем сменными вкладышами 5 с резиновыми уплотнениями 6. Плашки перемещаются с помощью поршня 7 со штоком, гидравлического цилиндра 8, которые связаны с корпусом плашек. Через тройник 9 и маслопровод 10 масло из системы гидроуправления поступает в гидравлические цилиндры.

Для фиксации плашек в закрытом положении применяют ручной привод, индивидуальный для каждой плашки. Снизу корпус превентора соединен с крестовиком 11, к которому присоединяются рабочий и запасной выкиды трубопроводов манифольда.

МАЛОГАБАРИТНЫЙ ПЛАШЕЧНЫЙ ПРЕВЕНТОР

Преимущества перед известными аналогами

Уменьшение размеров и массы, возможность монтажа под буровой без строительства дополнительного основания, повысилась возможность управления гидроприводимыми элементами от гидросистемы бурового станка.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Годовой экономический эффект от применения одного комплекта составил 250,5 тыс. руб

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

27.07.2001
