Результаты выполнения конструкторской разработки

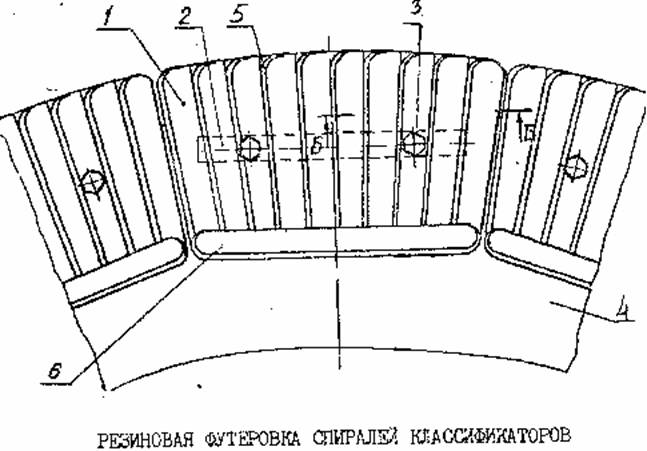

Сектор футеровки (см. рисунок) изготовлен из стойкой к изнашиванию в абразивной массе резине. Внутри сектора расположена закладная деталь, выполненная в виде металлической полосы. С помощью этой полосы и болтов 3, головки которых утоплены в массив резины, сектор футеровки крепят к ленте спирали 4. На передней рабочей поверхности сектора выполнены ребра 5 с поперечными сечениями в виде прямоугольного треугольника. Эти ребра предназначены для защиты указанной поверхности от износа за счет эффекта «самофутерования».

Вдоль внутреннего контура сектора футеровки выполнен продольный выступ 6, имеющий в поперечном сечении форму усеченного конуса. Этот выступ предназначен для защиты от ударно-абразивного износа ленты спирали. В процессе вращения спирали ребра сектора футеровки захватывают абразивный материал. При подъеме сектора футеровки в верхнее положение этот материал начинает соскальзывать с ребристой поверхности, минуя участок ленты спирали, прилегающей к внутреннему контуру футеровки.

Футеровка выполнена из эластичного материала, поэтому ее можно устанавливать как на правую, так и на левую спирали.

Габаритные и присоединительные размеры секторов унифицированы для классификаторов типа КС - 20,24,30. Это позволяет уменьшить номенклатуру пресс-форм, применяемых для изготовления футеровки.

Условия эксплуатации резиновой футеровки:

температуры пульпы, ⁰С - 50;

максимальная крупность абразивного материала, мм - 40ч50;

наличие скраба, % - 0,5ч1,0
