Результат выполнения конструкторской разработки

Стенд представляет собой металлическую конструкцию, состоящую из шкафа с аппаратурой и рабочего стола. Для удобства монтажа и обслуживания с задней стороны имеются дверцы, закрывающиеся на замок. Дверцы имеют блокировки, и напряжение питания на электрооборудование подается только при закрытых дверцах.

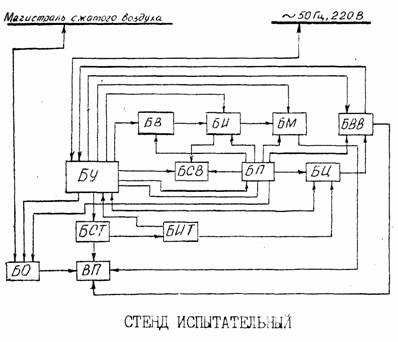

Стенд испытательный, устанавливается у поточно-механизированной технологической линии сборки аппаратов и включает в себя (см. рисунок)

-блок управления (БУ);

-блок питания (БП), подающий напряжение постоянного тока 24 В и переменного 5 В;

-блок стабилизации тока (БСТ);

-блок измерения (БИТ);

-блок охлаждения (БО);

-блок времени (БВ), задающий нижний и верхний пределы времени срабатывания электроаппаратов;

-блок индикации (БИ), предназначенный для разбраковки по времени срабатывания каждого полюса в отдельности;

-блок нанесения метки (БМ), устанавливающий годность в целом проверяемых аппаратов;

-блок счета годных изделий (БСВ), ведущий общий счет годных изделий за смену;

-блок задания цикла (БЦ), задающий программу проверки аппаратов;

-блок взвода и включения (БВВ), осуществляющих взвод и включение проверяемого аппарата после окончания охлаждения;

-выключатель проверяемый (ВП).

Стенд работает следующим образом. После установки проверяемого электроаппарата в подключающее приспособление блок управления (БУ) выдает сигнал управления в блок задания цикла (БЦ). Блок циклов вырабатывает сигнал и через блок управления включает в силовую цепь первый полюс проверяемого выключателя. Одновременно блок управления выдает кратковременный сигнал на подачу тока к зажимам первого полюса. При наличии цепи в силовом контуре блок измерения (БИ) вырабатывает сигнал, который блокирует кратковременный сигнал на включение блока управления.

По первому полюсу проверяемого электроаппарата протекает калибровочный ток. С приходом сигнала из блока измерения тока (БИТ) в блок управления (БУ) последний вырабатывает сигнал, запускающий блок времени. Идет отсчет времени срабатывания и, следовательно, процесс проверки первого полюса проверяемого выключателя. При срабатывании выключателя блок БИТ выдает сигналы об окончании проверки первого полюса в блоки БУ и БЦ. Блок циклов через БУ включает в силовой контур уже второй полюс проверяемого выключателя, а блок управления, в свою очередь, одновременно выдает сигналы на отключение блока времени, включение блока индикации (устанавливает годность первого полюса по времени срабатывания), блока охлаждения (БО) и блока взвода и включения (БВВ) проверяемого выключателя. По окончании охлаждения сигналом блока БУ выключается блок Б0, а процесс взвода и включения выключателя продолжается. После включения последнего блок БВВ выдает сигнал в блок управления, который разрешает подачу тока к зажимам второго проверяемого полюса при наличии цепи в силовом контуре. Идет процесс нагрева, т.е. выдержка времени на срабатывание тепловых расцепителей второго полюса.

При срабатывании проверяемого электроаппарата от второго теплового расцепителя схема стенда работает аналогично срабатыванию от первого расцепителя. По окончании проверки третьего последнего полюса, если все три полюса проверяемого выключателя годны, блок маркировки наносит в нижней части боковой стенки выключателя штамп, и блоком счета БСВ осуществляется счет годных выключателей.

После каждого цикла автоматически восстанавливается первоначальное состояние электрической принципиальной схемы стенда (имеется ручной возврат).

По окончании работы напряжение питания со стенда снимается выключением вводного автоматического выключателя.

Для обеспечения безопасного обслуживания стенда и повышения надежности электрооборудования применены следующие защиты и блокировки:

i.Максимальная защита - автоматический выключатель;

2.Защита холостого хода - токовым реле.

3.Защита от попадания под напряжение - дверным конечным выключателем совместно с автоматическим выключателем.

4. Нулевая защита - магнитным пускателем.

В любом случае, при разрыве цепи нагрузки (проверяемого выключателя) на зажимах вторичной обмотки силового трансформатора отсутствует и, следовательно, на зажимах подключающего приспособления тоже. Возможно появление напряжения на указанных зажимах только при целостности цепи нагрузки.
