Номер

61-073-01

Наименование проекта

Распылитель штифтовой форсунки

Назначение

Распределение топлива по объему камеры сгорания на этапе впрыска

Рекомендуемая область применения

Топливная аппаратура двигателей внутреннего сгорания с воспламенением от сжатия

Описание

Описание к ИЛ №61-073-01

Результат выполнения конструкторской разработки.

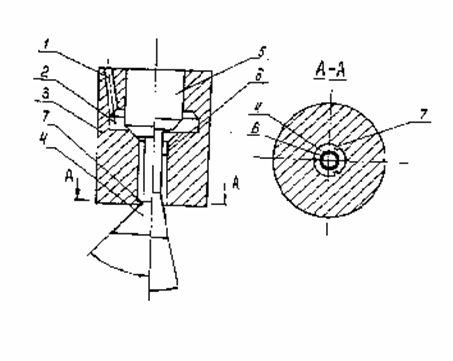

Распылитель штифтовой форсунки состоит из корпуса распылителя 3 ( см.рисунок), в сопловом канале 6 которого выполнены упорные выступы 7, штифта 5 с головкойиз металлических лепестков 4.

Распылитель штифтовой форсунки работает следующим образом. Топливо поступает по топливоподводящему каналу 1 в подыгольный объем 2, а затем в сопловый канал 6. На выходе из соплового отверстия струя попадает на головку штифта 4, приобретает форму полого конуса, угол при вершине которого зависит от угла раскрытия головки штифта.

При движении штифта 5 вверх под действием упорных выступов металлические лепестки "схлопываются", образуя угол при вершине головки штифта, а при движении штифта вниз металлические лепестки под действием силы упругости"раскрываются"на определенный угол, то есть угол топливного факела изменяется.

Таким образом, за счет изменения угла при вершине конуса топливного факела изменяется направление движения факела в течение времени впрыска топлива, улучшая равномерное его распределение.

Впрыск топлива данным способом приводит к равномерным концентрациям топлива и воздуха в объеме камеры сгорания, быстрому испарению капель топлива, увеличению скорости диффузионного горения, снижая время воздействия высоких температур на топливо и замедляя процесс его разложения, а также к увеличению коэффициента полноты сгорания топлива.




Преимущества перед известными аналогами

Повышение качества распределения топлива и улучшение топливной экономичности и экологичности дизеля

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Улучшение качества изделия в 2 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

16.08.2000
