Описание к ИЛ №61-068-01

Результат выполнения конструкторской разработки.

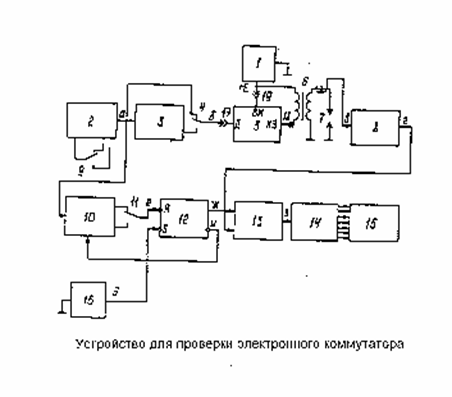

Устройство для проверки электронного коммутатора системы зажигания ДВС содержит источник 1 питания (см.схему), генератор 2 опорной частоты, усилитель 3 импульсов, переключатель 4 амплитуды импульсов, электронный коммутатор 5 (объект контроля), катушку зажигания 6, разрядник 7, датчик 8 высоковольтных импульсов, переключатель 9 частоты импульсов, первый счетчик 10, переключатель 11 режима измерения, rs-триггер 12, элемент совпадения 13, второй счетчик 14, индикатор 15, управляющую кнопку 16, клеммы 17, 18 и 19 для подключения электронного коммутатора.

С общей шиной источника питания соединен неподвижный контакт кнопки 16. Выходы второго счетчика соединены с соответствующими входами индикатора. Вторая клемма 18 для подключения электронного коммутатора соединена с первым выводом первичной катушки зажигания, второй вывод которой соединен с первым полюсом источника питания, второй полюс соединен с общей шиной.

Подвижный и неподвижный контакты переключателя частоты импульсов соединены с тремя входами генератора опорной частоты, выход которого подключен к входу первого счетчика, к одному из неподвижных контактов переключателя амплитуды импульсов и к входу усилителя импульсов. Выход усилителя импульсов соединен с другим неподвижным контактом переключателя амплитуды импульсов, подвижный контакт которого связан с первой клеммой 17 для подключения электронного коммутатора. Третья клемма 19 для подключения электронного коммутатора соединена с вторым выводом первичной обмотки катушки зажигания. Один конец вторичной обмотки катушки зажигания подключен к общей шине, а другой - к одному из выводов разрядника, второй вывод которого также подключен к общей шине.

Вход датчика высоковольтных импульсов индуктивно связан с вторичной обмоткой катушки зажигания, а выход подключен к первому входу элемента совпадения, выход которого соединен с входом второго счетчика. Второй вход элемента совпадения подключен к прямому выходуrs-триггера, инверсный выход которого соединен с установочным входом первого счетчика, аr-вход - с подвижным контактом переключателя режима измерения, неподвижные контакты которого подключены к выходам первого счетчика.

Генератор опорной частоты предназначен для формирования импульсов заданной частоты в режиме многоискровости.

Усилитель служит для усиления амплитуды импульсов до 10 В с целью имитации сигналов с датчика-распределителя при большой частоте вращения его валика. Таким образом в электронном коммутаторе имитируется режим бесперебойности искрообразования.

Усилитель состоит из инвертора и каскада на транзисторе.

Катушка зажигания и разрядник служат реальной нагрузкой проверяемого коммутатора и позволяет имитировать процесс искрообразования на электродах свечи зажигания.

Датчик высоковольтных импульсов предназначен для определения моментов искрообразования на разряднике.

Элемент совпадения обеспечивает пропуск на вход счетчика такого количества импульсов разрядника, которые попадают в сформованный временной интервал.
