Описание к ИЛ №61-055-01

Результат выполнения конструкторской разработки.

Способ определения тангенциальный прочности адгезионной связи антифрикционных покрытий заключается в следующем.

Покрытие деформируют в виде пленок, нанесенных на поверхность образцов, путем перемещения шарового индентора с последующим его вращением. Материалы образцов имеют твердость, отличную от твердости материалов пленок. Индентор вращают относительно оси симметрии, перпендикулярной плоскости образцов. Измеряют силу вращения индентора и диаметр отпечатка на образце.

Перемещение шарового индентора производят до пересечения границы раздела"покрытие-подложка", что обеспечивает срезание шероховатостями индентора при его вращении соединений на границе"покрытие-подложка".

Установка для определения тангенциальной прочности адгезионной связи работает следующим образом.

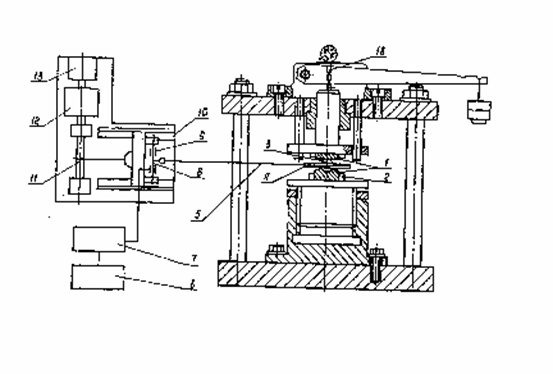

Испытываемые образцы устанавливают в образцах-держателях 2 (см.схему).

Между образцами 1 , имеющими большой радиус скругления и выполненными из чугуна, сжимают шаровой индентор 3 радиусом, равным 5 мм.

Сферический индентор закрепляется в специальной дисковой обойме 4, имеющей круговой паз, в который наматывается тросик 5, один конец этого троса прикреплен к тензобалочке 6 с датчиками 9, регистрирующей усилия вращения шарика. С помощью осциллографа 8 мод. НОО8М, тензоусилителя 7 мод. ТА-sзаписываются осциллограммы.

При измерении усилий балочка передвигается вдоль направляющих 10 с помощью тросика, который наматывается на вал 11 редуктора 12, связанного с синхронным двигателем 13.

Повышается качество определения тангенциальной адгезионной прочности покрытий, нанесенных фрикционно-механическим способом на поверхность одной из деталей пары трения, работающих в условиях граничной смазки.
