Номер

54-429-01

Наименование проекта

Вихревой распылитель-диспергатор.

Назначение

Для распыления жидких, вязких и сыпучих сред.

Рекомендуемая область применения

Металлообработка, лакокрасочные работы, увлажнение, напыление, распыление, получение аэрозолей на предприятиях машино- и приборостроения, пищевой, медицинской промышленности, в сельском хозяйстве.

Описание

Результат выполнения конструкторской разработки.

Распылитель (рис. 1) состоит из цилиндрического корпуса 1, двух штуцеров для подачи сжатого воздуха 2 и подвода жидкостей или порошковых материалов 3, сопла-распылителя 4 и винта регулировки расхода жидкости 5.

Принцип работы следующий. Сжатый воздух под рабочим давлением подается в распылитель через штуцер 2. В распылителе воздух приобретает вихревое движение, возникает разрежение в штуцере 3, за счет чего происходит забор распыляемого материала. Затем происходит измельчение распыляемой среды, перемешивание её с воздухом и выброс через выходное сопло (дюзу) 4 в диспергированном состоянии.

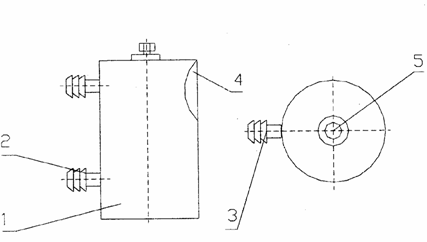

Рис. 1. Схема распылителя

1 - Корпус

2 - Штуцер подвода сжатого воздуха

3 - Штуцер подвода жидкости

4 - Отверстие для выхода распыленной жидкости

5 - Винт регулировки расхода жидкости

Преимущества перед известными аналогами

Простота конструкции, безотказность в работе, способность диспергирования и распыления агрессивных вязких жидкостей или сред, а также сыпучих веществ за счет большого диаметра и выходного отверстия.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Внедрение позволяет сократить расход напыляемых материалов до 80 %, снизить себестоимость распылителя.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

25.09.2001
