ИННОВАЦИИ БИЗНЕСУ

Номер

54-375-01

Наименование проекта

Вихревой распылитель жидкости и сыпучих материалов ВР - 13.

Назначение

Для распыления жидких, вязких и сыпучих сред.

Рекомендуемая область применения

Металлообработка, лакокрасочные работы, увлажнение, напыление, распыление, получение аэрозолей на предприятиях машино - и приборостроения, пищевой, медицинской промышленности, в сельском хозяйстве и др.

Описание

Описане к ИЛ № 54-375-01.

Результат выполнения конструкторской разработки.

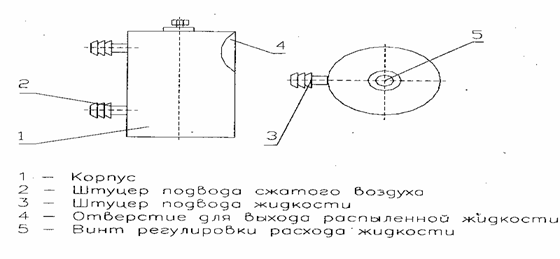

Распылитель ВР - 13 (см. рис. 1) состоит из цилиндрического корпуса, двух штуцеров для подачи сжатого воздуха и подвода жидкостей или порошковых материалов, и сопла - распылителя.

Принцип работы следующий. Сжатый воздух под рабочим давлением подается в распылитель через штуцер 2. В распылителе воздух приобретает вихревое движение, возникает разрежение в штуцере 3, за счет чего происходит забор распыляемого материала. Затем происходит измельчение распыляемой среды, перемешивание ее с воздухом и выброс через выходное сопло (дюзу) 4 в диспергированном состоянии.

Рис. 1. Схема распылителя.

Преимущества перед известными аналогами

Простота конструкции, безотказность в работе, способность диспергирования и распыления агрессивных вязких жидкостей или сред, содерж. мех. включения, а также сыпучих веществ, малая зависим. качества диспер - я от расхода жидкости и воз-ха.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Сокращается расход напыляемых материалов до 80 %, снижается себестоимость распылителя.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

25.07.2001
