ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 54-316-01 |
|||
|
Наименование проекта Стальная подкрановая балка |
|||
|
Назначение Для возведения подкрановых путей мостовых кранов. |
|||
|
Рекомендуемая область применения Промышленные цеха с тяжелым режимом работы кранов. |
|||
|
Описание писание к ИЛ № 54-316-01 Результат выполнения конструкторской разработки. На рис. 1 показано сбалансированное сечение подкрановой балки. Подкрановая балка 1 содержит верхний пояс, состоящий из трубы 2, плоскую стенку 3 и нижний пояс 4. Подкрановая балка снабжена тормозной балкой, содержащей тормозной лист 5 и внешний пояс 6. Предложенная металлическая балка работает следующим образом. Вертикальные силы. передающиеся через рельс, распределяются им на большую или меньшую длину стенки в зависимости от мощности рельса. Горизонтальная тормозная балка воспринимает горизонтальные поперечные силы и передает их на опоры. Верхняя сжатая при изгибе часть стенки заменена трубой, что повышает её устойчивость. В результате сбалансированного распределения металла по поперечному сечению балка выполнена оптимальной относительно горизонтальной оси Х. В оптимизированной уравновешенной балке потребность в промежуточных ребрах отпадает, требуются только опорные ребра. Устойчивость стенки уравновешенной балки также обеспечена, так как напряжения при изгибе sx и срезе txyтакой балки невелики.

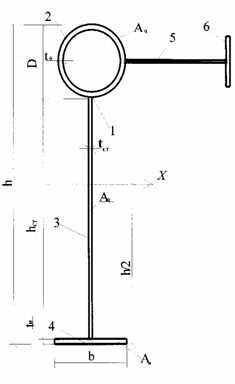

Рис. 1. Сечение подкрановой балки. |
|||
|
Преимущества перед известными аналогами В конструкции верхний пояс из трубы снижает динамические воздействия, т.к. обладает амортизирующие свойствами .Момент сопротивления верхнего пояса при изгибе и кручении во много раз больше, чем у обычной двутавровой подкрановой балки. |
|||
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Материалоемкость предлагаемой балки по отношению к обычной двутавровой уменьшилась на 15-20 %. трудоемкость изготовления снизилась в 2,3 раза, т.к. не требуется установка вертикальных ребер жесткости. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 10.08.2001 |
