Описание к ИЛ № 53-220-01

Результат выполнения конструкторской разработки.

Предназначены для перекачивания чистых и загрязненных жидкостей, в том числе химически активных.

По принципу действия двухвинтовые насосы относятся к объемным, подача жидкости в которых соответствует подаче поршневого насоса с бесконечным ходом поршня.

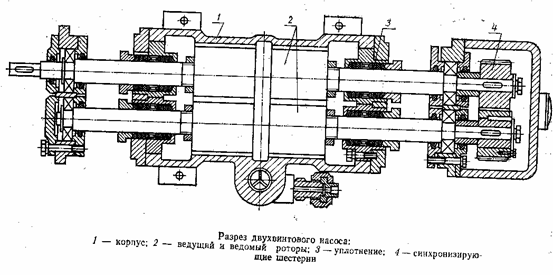

Рабочие органы насоса - корпус (обойма) и роторы (ведущий и ведомый), расположенные в смежных сквозных расточках корпуса (обоймы).

Роторы имеют двухстороннюю винтовую нарезку специальной формы. Жидкость, поступающая в насос через всасывающий патрубок, разделяется на два потока и заполняет впадины винтов. Благодаря различному направлению нарезки в правой и левой частях роторов жидкость, движущаяся вдоль оси насоса к середине, вытесняется в нагнетательную полость. Двусторонний подвод жидкости обеспечивает гидравлическую разгрузку роторов от осевых усилий.

Вращение с ведущего ротора на ведомый передается синхронизирующими шестернями. Ведущий ротор вращается против часовой стрелки, если смотреть со стороны двигателя.

Уплотнение винтов - сальниковое или торцовое.

Радиальные нагрузки на выходной вал насоса не допускаются.

Приемный патрубок должен быть герметичным. На всасывающем трубопроводе должен быть установлен фильтр с ячейками размером в свету не более 1 мм.
