Результат выполнения конструкторской разработки.

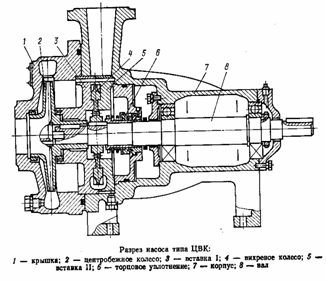

Центробежно-вихревые насосы (рис.) - горизонтальные консольные двухступенчатые предназначены для перекачивания воды и других нейтральных жидкостей. Температура перекачиваемой жидкости - от 258 до 378 К (от -15 до +105 ⁰С).

Применяются для нужд народного хозяйства.

Рабочее колесо первой ступени - центробежное; обеспечивает бескавитационную работу вихревой ступени.

Вихревое колесо со вставками представляет собой высоконапорную ступень, где перекачиваемой жидкости сообщается напор.

Центробежное колесо закреплено от осевого перемещения; вихревое колесо - плавающее.

Уплотнение вала - торцевое.

Материал основных деталей: корпуса, крышки, центробежного колеса и вставок ка - чугун СЧ 20; вала - сталь 45; вихревого колеса - отливка 20Х13Л.

Принцип действия насосов основан на передаче энергии от лопасти рабочего колеса к потоку жидкости в канале.

Опорой вала насосов служат шарикоподшипники. Смазка подшипниковых опор - консистентная.

Приводом насосов служат двигатели. Насос и двигатель, установленные на общей фундаментной плите, соединены эластичной муфтой.

Вал насоса вращается по часовой стрелке, если смотреть со стороны двигателя.
