Описание к ИЛ № 53-204-01

Результат выполнения конструкторской разработки.

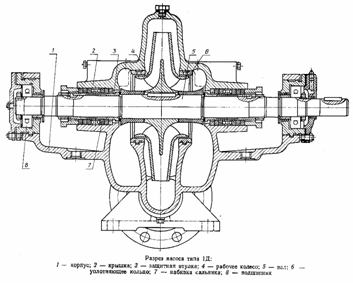

Насос (рис.) состоит из корпуса, крышки, рабочего колеса, вала, узлов уплотнения и подшипниковых опор. В нижней части корпуса насоса горизонтально расположены всасывающий и напорный патрубки, направленные в противоположные стороны под углом 90 ⁰ к оси насоса.

Такое расположение патрубков и горизонтальный разъем корпуса позволяют разбирать насос, осматривать и заменять рабочие органы, не снимая насос с фундамента и не демонтируя двигатель и трубопроводы. Рабочее колесо, насаженное на вал со шпонкой, закреплено гайками через защитные втулки. Для увеличения ресурса работы насоса корпус и крышка корпуса защищены сменными уплотняющими кольцами.

Уплотнение вала насоса - сальниковое. Для создания гидравлического затвора к кольцу сальника жидкость по каналу в крышке насоса.

Опорами вала служат два подшипника качения, смазываемых консистентной смазкой; охлаждения корпусов подшипников не требуется.

Привод насоса - от двигателя через упругую муфту.

Направление вращения ротора - против часовой стрелки (левое), если смотреть со стороны двигателя, причем входной патрубок находится с левой стороны.
