Результат выполнения научно-исследовательской работы.

Дисковый распылитель содержит цилиндрический корпус 1 с равномерно расположенными по его периметру сопловыми каналами 2, крышку 3, установленную на корпусе 1, концентрически расположенный и жёстко закреплённый на одной из торцевых поверхностей распылителя стакан 4, диаметром меньше диаметра корпуса 1; кольцевой элемент, выполненный заодно с фланцем 6 втулки 7, охватывающей стакан 4; фиксирующее устройство 8. Сопловые каналы 2 могут быть выполнены прямоугольными, овальными или иной формы. Корпус 1 укреплён на валу 9, вращающемся от привода (на рисунке не показан).

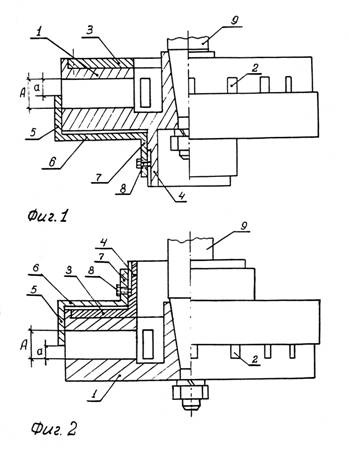

На фиг. 1 схематически изображён вариант дискового распылителя с расположением стакана на днище корпуса, а на фиг. 2 - вариант с расположением стакана на крышке корпуса.

Распылитель работает следующим образом. При вращении распылителя жидкость (например, молоко), подвергаемая распылению, перемещается тонкой плёнкой по вертикальной стенке соплового канала 2, имеющего высоту А. Регулирование дисперсности при распылении жидкостей с различными физическими свойствами производится путём изменения высоты сопловых каналов 2 при не вращающемся распылителе. Для установки необходимой высоты (а) сопловых каналов распылителя фиксирующее устройство 8 переводится в нейтральное положение, втулка 7 и жёстко связанный с ней посредством фланца 6 кольцевой элемент 5 перемещается вдоль боковых поверхностей стакана 4 и корпуса 1 в новое положение, и фиксирующее устройства 8 переводится в рабочее положение.
