Результат выполнения научно-исследовательской работы.

В установке для мойки полых изделий, включающей ёмкости для рабочих растворов, центробежный насос, нагреватель, пульсатор, выполненный в виде цилиндра с дном, связанные между собой системой трубопроводов, запорной и регулирующей арматурой. Пульсатор выполнен в виде цилиндра с дном, торцевым фланцем, входным, выходным, циркуляционными патрубками и подвижным шибером, причем входной и выходной патрубки пульсатора расположены на боковой поверхности или дне цилиндра, а циркуляционные патрубки на торцевом фланце, установленном с возможностью поворота на угол до 90 ⁰ относительно продольной оси цилиндра.

Предлагаемое техническое решение позволяет упростить конструкцию установки, сократив количество запорно-регулирующей арматуры и, соответственно, упростить регулировку процесса мойки. За счёт изменения соотношения между продолжительностью движения моющей жидкости в противоположных направлениях путём поворота торцевого фланца на угол 90 ⁰ относительно оси пульсатора, обеспечивается создание в полости промываемого полого изделия переносного возвратно-поступательного движения моющей жидкости, в результате повышается эффективность процесса мойки, сокращается продолжительность мойки и тем самым уменьшается расход электроэнергии на перекачку моющей жидкости и повышается сменная производительность технологических аппаратов, особенно при необходимости их частой остановки для мойки.

Установка может применяться для безразборной мойки технологических аппаратов и трубопроводов с различным профилем сечения каналов движения жидкости (пластинчатые, трубчатые, спиральные теплообменники и т.д.).

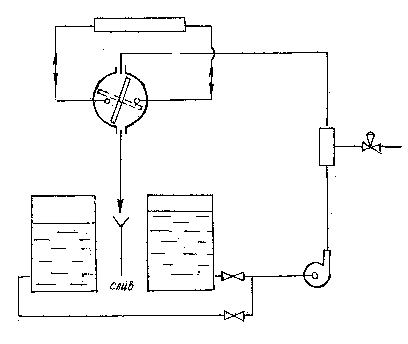

Рис. Установка для мойки полых изделий.
