043-01

Поставленная задача достигается тем, что в установке, включающей всасывающий оголовок, установленной на поплавке, приспособление для создания воздушного потока в виде эжектора, отстойную ёмкость и присоединенный к ней трубопровод, всасывающий оголовок выполнен в виде цилиндра, выходная часть которого расположена снизу, эжектор установлен внутри оголовка и выполнен с тангенциальным направлением сопел без изменения проходного сечения, трубопровод снабжён несколькими, ступенчато расположенными эжекторными установками. Трубопровод выполнен из пластмассовых труб, совмещённых с воздуховодом.

Устройство для сбора нефти с поверхности воды содержит оголовок цилиндрической формы (1), установленный на уровне поверхности воды на поплавке (2), трубопровод (3), совмещённый с воздухопроводом (4) оголовок и трубопровод, снабжённый эжекторными установками (5), расположенными ступенчато, необходимыми для создания и поддержания давления по всему пути нефтевоздушной смеси, отстойная ёмкость (6), компрессор (7) для нагнетания рабочего агента.

Устройство работает следующим образом. При работе эжектора оголовка (1) происходит забор нефти и мелкого мусора. Эжектор (5) создаёт напор собираемой смеси воды, нефти и мусора. Нефтевоздушная смесь поступает под напором в трубопровод (4) в котором для поддержания избыточного давления установлены ступенчато эжекторы (5). По мере движения по трубопроводу (4) нефтевоздушная смесь теряет напор, эжекторы (5), расположенные ступенчато, восстанавливают его. Из трубопровода нефтевоздушная смесь поступает в отстойную ёмкость (6), где происходит естественное разделение нефти, воды и воздуха.

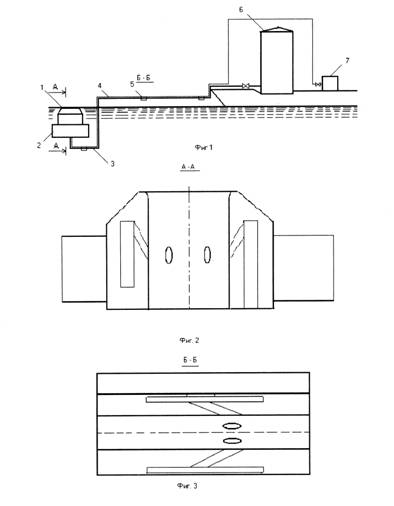

Фиг. 1. Устройство для сбора нефти с поверхности воды.

Фиг. 2. Сечение А-А фиг.1.
