Номер 52-038-01 |
|||
|
Наименование проекта Циклон |
|||
|
Назначение Повышение степени очистки за счёт интенсификации отделения частиц от воздушного потока |
|||
|
Рекомендуемая область применения Устройства для отчистки воздуха от пыли с использованием центробежной силы |
|||
|
Описание

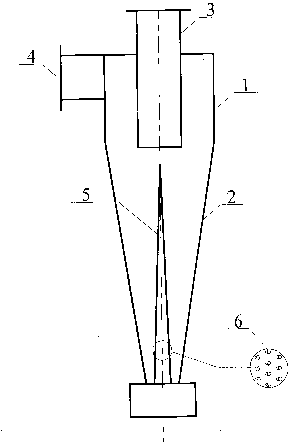

038-01 Результат выполнения научно-исследовательской работы. В циклоне, содержащем корпус, цилиндрический переходящий в нижней части в конус, тангенциальный входной патрубок, осевой выхлопной патрубок, резервуар для сбора продукта, вихревая опора, выполненная в форме усечённого конуса, установлена в зоне меньшего диаметра, на её поверхности выполнены отверстия, снабжённые отогнутыми направляющими. Циклон состоит из корпуса 1, в верхней части которого расположен входной тангенциальный патрубок 2. Сверху в корпус вставлен сносно выхлопной патрубок 3, жестко прикреплённый к корпусу 1. В зоне меньшего диаметра конической части корпуса 1 установлена вихревая опора 4, выполненная в виде усеченного конуса. На поверхности вихревой опоры выполнены отверстия 5, снабжённые отогнутыми направляющими 6. Под циклоном расположен приёмный резервуар 7. Циклон работает следующим образом. Запылённый воздух, проходя через входной патрубок 2 в корпус 1, получает вращательное движение, в результате чего происходит основная сепарация частиц пыли. Отделённые частицы двигаются по поверхности конической части корпуса 1 и собираются в приёмный резервуар 7. Очищенный воздух с некоторой остаточной запылённостью создаёт подъёмный вихрь в центре циклона, который формируется на поверхности вихревой опоры 4. Вихревая опора выполняет функцию стабилизатора потока. Перемещаясь по её поверхности, частицы пыли задерживаются отогнутыми направляющими 6 и попадают во внутрь вихревой опоры 4. Оттуда они ссыпаются в приёмный резервуар 7. Чертёж циклона, общий вид.
|
|||
|
Преимущества перед известными аналогами Уменьшается возможность уноса частиц пыли центральным подъёмным вихрем в выхлопную трубу |
|||
|
Стадия освоения Способ (метод) проверен в лабораторных условиях |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Повышение качества очистки на 10 % |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 31.05.2001 |
