Результат выполнения научно-исследовательской работы.

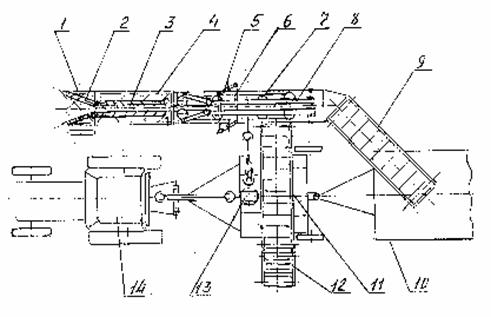

Капустоуборочный комбайн (рис. 1) содержит закрепленные на раме: срезающий аппарат 1, состоящий из приемно-выравнивающего механизма, включающего заходные 2, выравнивающие 3 шнеки и прижимной стропный транспортер 4; срезающего механизма 5, включающего режущие элементы 6, а также по два контура удерживающих ремней 7 и отжимающих ремней 8; транспортер листьев 9, тележку-бункер побочной продукции 10, поперечный транспортер 11, выгрузной транспортер 12, главный привод 13 от агретирующего трактора 14. Срезающий аппарат 1 получает привод от трактора через корданные передачи; заходные шнеки 2 получают вращение от цепных передач через конические редукторы. За выравнивающими шнеками 3, под стропным транспортером 4 установлены удерживающие клиновые зубчатые ремни 7, имеющие ведомые, прижимные шкивы, привод которых обеспечивается от конических редукторов и цепных передач. Над удерживающими ремнями 7 расположены отжимающие прижемные плоские ремни 8, имеющие направляющие ролики, расположенные таким образом, что в передней части контуры ремней образуют расширение, затем в основной части проходят параллельно удерживающими ремнями, а в задней части имеют приводные ролики, расположенные на общем валу с приводом от цепей передачи. Нижние ветви прижимных ремней в зоне действия режущих элементов 6 имеют щитки. Режущие элементы 6 срезающего механизма имеют два режущих ножа: верхний и нижний. Верхний нож установлен над удерживающими ремнями и служит для среза кочанов, а нижний - под ними - для среза кочарыг. Режущие ножи выполнены в виде отрезков ленты с насечкой, они закреплены на рычагах вертикальных валов, которые совершают возвратно-вращательные движения, имея привод от кривошипно-шатунного механизма, так что сами ножи получают возвратно-дуговые колебания. За срезающим аппаратом установлен транспортер листьев, выполненный из прорезиненой ленты с выступами, он имеет цепной привод от углового редуктора. Тележка-бункер представляет собой самосвальный тракторный прицеп.

Капустоуборочный комбайн работает следующим образом. Срезающий аппарат направляется по рядку капусты. Кочаны, попадая в створ между шнеками, благодаря их вращению в противоположные стороны, поднимаются и ориентируются по оси срезающего аппарата и направляются в зазор между выравнивающими шнеками и приживаются сверху стропным транспортером. Так как подача шнеков и скорость движения прижимного транспортера синхоронизированы с поступательной скоростью движения капустоуборочного комбайна, то весь аппарат перемещается относительно укорененных в почве кочанов. Благодаря наклону шнеков к горизонту, кочаны, по мере приближения к срезающему механизму подпираются снизу шнеками и тем самым выравниваются по высоте. Кочаны захватываются за кочерыги удерживающими ремнями, освобождаются от действия стропного траспортера и попадают под прижимные ремни. Нижний режущий нож наносит по кочарыге боковые скользящие удары и отрезает ее. Кочан, удерживаемый зубчатыми ремнями, подводится к верхнему ножу и срезается им поверху отжатых прижимными ремнями листьев. Кочан скатывается на поперечный траспортер, а затем выгрузным траспортером подается в транспорт. Листья попадают в приемник ленточного транспортера и направляются в прицепную тележку, из которой они выгружаются на краю поля.
