003-01

Данная разработка является частным техническим решением, имеющим самостоятельное значение.

Сварочный аппарат состоит из силового трансформатора, выпрямителя и сглаживающего фильтра.

Принципиальная электрическая схема аппарата представлена на рисунке 1.

Силовой трансформатор Т выполнен с повышенным рассеянием на двухстержневом магнитопроводе, первичная обмотка w1 расположена на одном стержне, а вторичная обмотка w2 выполнена из двух секций, которые располагаются на двух стержнях. Такая конструкция трансформатора позволяет уменьшить величину тока короткого замыкания трансформатора.

Выпрямитель vd1... vd4 собран на двух диодных сборках типа ММД-80, которые размещаются на алюминиевом радиаторе охлаждения.

Для сглаживания пульсации выпрямленного тока используется индуктивно-емкостный фильтр, который состоит из дросселя l в виде катушки со стальным магнитопроводом с воздушным зазором в магнитной цепи и электролитического конденсатора С емкостью 15000 мкФ, который включен до дросселя.

При отключении выключателем sa конденсатора коэффициент пульсации выпрямленного тока составляет около 0,4. а величина сварочного тока около 60 А.

При совместном включении дросселя и конденсатора коэффициент пульсации сварочного тока уменьшается до 0,1...0,2, а за счет увеличения среднего значения напряжения на нагрузке ток сварки возрастает до 80 А.

Резистор r служит для разряда выключенного конденсатора.

Аппарат включается в сеть через автоматический выключатель qf с токовой защитой на 20 А. Допускается включение в бытовую электрическую сеть. Напряжение на выходе аппарата контролируется по вольтметру v.

При работе аппарата в режиме сварки перемычка П устанавли вается в положение i. Во втором положении перемычки (положение ii) на выходе аппарата напряжение постоянного тока составляет около 12 В и может быть использовано для питания низковольтных потребителей, в частности, для подключения стартера автотракторных двигателей.

Внешняя характеристика аппарата представлена на рис.2.

Применение индуктивно-емкостного фильтра в цепи сварочного тока позволяет значительно повысить устойчивость дуги при ручной сварке и улучшить качество сварочного шва.

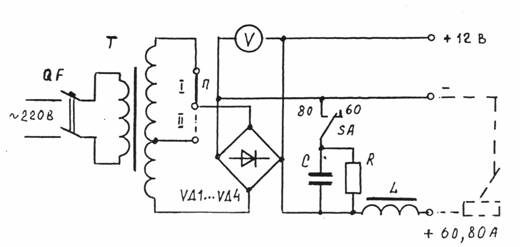

Рис. 1. Принципиальная схема аппарата

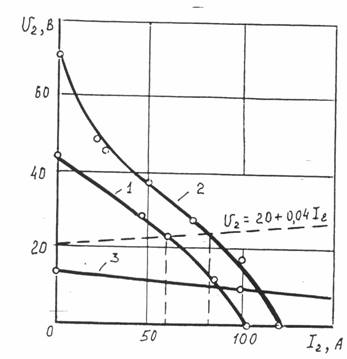

2. Внешняя характеристика аппарата

1 - без конденсатора,

2 - с конденсатором,

3 - в режиме выпрямителя.
