Результат выполнения конструкторской разработки.

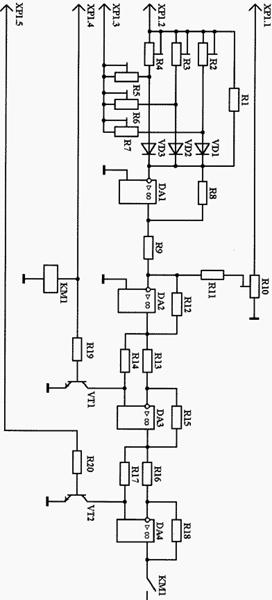

Графическая зависимость сигнала компенсации от радиуса намотки при заданном ускорении (замедлении) клети определяется расчетным путем. Функциональный преобразователь на операционном усилителе ДА1 (см. рис) формирует аппроксимированный ломаной линией сигнал, соответствующий расчетному графику. Напряжение, пропорциональное радиусу рулона, поступает на вход ХР1.2 устройства. С помощью потенциометров r1… r4 на статической характеристике устройства устанавливаются углы наклона аппроксимирующих прямых, а потенциометры r5… r7 служат для установки точек их сопряжения. Для смещения ломаной по оси абсцисс на вход операционного усилителя ДА2 с потенциометра r10 подается напряжение смещения.

В случае ускорения полосы сигнал компенсации на выходе устройства при намотке должен иметь положительный знак, при замедлении - отрицательный, а в случае размотки - наоборот.

Требуемый знак получают с помощью управляемых транзисторными ключами инверторов - повторителей, реализованных на микросхемах ДА3, ДА4. При ускорении полосы на вход ХР1.4 поступает положительное напряжение, ключ на транзисторе vt1 опирается и операционный узел на микросхеме ДАЗ работает в режиме инвертора. При замедлении полосы сигнал на входе ХР1.4 отрицательный, ключ остается закрытым, узел работает в режиме повторителя. На вход ХР1.5 необходимо подать положительное напряжение в случае намотки.

Реле КМ1 служит для подключения сигнала компенсации к выходу устройства ХР1.6 только при изменении скорости полосы.

На выводы ХР1.1 и ХР1.3 подается стабилизированное напряжение отрицательной полярности.
