Результат выполнения конструкторской разработки.

Агрегат представляет собой чизельное орудие шириной захвата 2,4 м, агрегатируемое с колесными тракторами класса 1,4 (МТЗ-80, МТЗ-82, МТЗ-82Н, МТЗ-82К). Он имеет рамную конструкцию с двухрядной расстановкой рабочих органов и состоит из прямоугольной сварной рамы 1 (см. рисунок); присоединительного устройства 2, обеспечивающего полуавтоматическое присоединение орудия к трактору; двух опорных колес 3 для регулировки глубины хода рабочих органов 4, имеющих пружинные стойки 5, расположенные в два ряда. Один конец стойки закручен в двухвитковую спираль, которая обеспечивает выглубление и отвод рабочих органов при наезде на камень. Упругие пружинные стойки крепятся к поперечным брусьям рамы с помощью пластин, стянутых хомутом и болтом.

Такое крепление стоек дает возможность делать междуследие рабочих органов регулируемым в соответствии с намеченной технологической операцией. С изменением количества устанавливаемых на раме рабочих органов расширяется круг операций - от глубокого рыхления (до 25 см) до мелкой культивации (8-12 см) .

Агрегат может комплектоваться: оборотными рыхлительными и отвально-рыхлительными лапами образуется борозды. Для их устранения разработано съемное выравнивающее устройство.

Устройство состоит из двух продольных брусьев 6, прикрепленных к раме 1 с помощью приваренных косынок 7. Брусья к косынкам крепятся шарнирно, чтоб устройство могло копировать поверхность почвы. Продольные брусья удлиняют раму агрегата на 1100 мм. На поперечных брусьях 9 в шахматном порядке на расстоянии 200 мм друг от друга закреплены пружинные зубья 10. Междуследие каждого зуба регулируется. пружинным прижимным устройством 11.

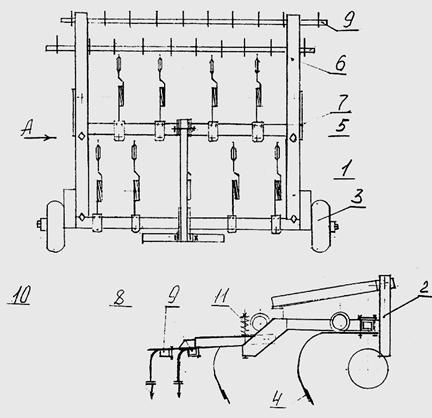

Агрегат с выравнивающим устройством для обработки почвы на склоновых землях
