Результат выполнения научно-технической работы.

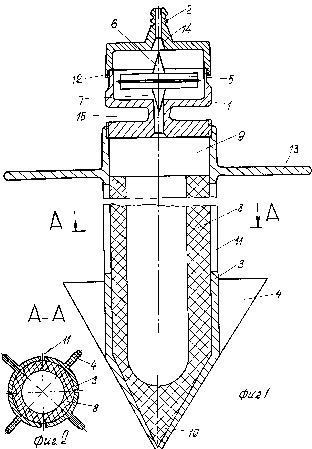

Капельница содержит разборную камеру 1 (рис. 1) со штуцером 2 и инъектором в виде штыря 3 и ребер жесткости 4. Ребра жесткости 4 выполнены сходящимися к острию штыря 3. Камера 1 расположена в верхней части инъектора. Камера 1 снабжена дозатором 5 подачи воды. Дозатор выполнен в виде полого поплавка с оппозитно размещенными иглами 6 и 7. Капельница снабжена водопроницаемым стержнем 8. Стержень 8 выполнен полым из пористого материала в виде тела круглого (рис. 2). Величина площади сечения, длина стержня 8 сечения и его профиль определяют производительность капельницы. Штырь 3 капельницы выполнен также полям. Отверстие 9 в штыре 3 выполнено по оси симметрии капельницы. Диаметр отверстия 9 имеет больший размер, нежели внешний диаметр полого поплавка дозатора 5. Стержень 8 размещен в полости штыря 3. Верхний конец стержня 6 в отверстии 7 размещен ниже нижнего уровня разборной камеры 1. Это позволяет образовать водонакопительную полость в отверстии 9. Нижняя полая часть штыря 3 выполнена с заостренным концом 10. Между ребрами жесткости 4 штыря 3 по его высоте выполнены водопроводящие каналы 11, сообщенные с полостью штыря 3. Штуцер 2 имеет резьбовую крышку 12 и ею соединен с верхней часть разборной камеры 1. Штырь 3 в своей верхней части снабжен опорной пятой 13. Камера 4, опорная пята 13, штырь 3 и ребра жесткости 4 выполнены единой деталью из пластических материалов. Иглы 6 и 7 поочередно сопрягаются с калиброванными отверстиями 14 и 15 соответственно в резьбовой крышке 12 и разборной камере 1. Резьбовая камера 1 со штырем 3 соединена посредством резьбовой втулки в полости отверстия 9.

Капельница работает следующим образом. Предлагаемая капельница установлена в системе капельного орошения и предназначена для направленной подачи воды и питательных растворов в зону расположения каждого растения. В частности томатов. Оросительная вода под рабочим давлением из головного узла (источника воды, насоса, подкормщика растений минеральными удобрениями, фильтра с манометрами) по магистральному, распределительным и поливным трубопроводам поступает на поверхность орошаемого участка. При открытых задвижках вода из поливных трубопроводов по направляющим трубкам поступает в штуцер 2 разборной камеры 1. Диаметр полости разборной камеры 1 в несколько раз больше отверстия штуцера 2. По этой причине падает давление воды и скорость ее истечения. По мере заполнения полости камеры 1, полый поплавок с оппозитно размещенными иглами 6 и 7 дозатора 5 всплывает и перекрывает отверстие 14 штуцера 2 и одновременно с этим обеспечивает доступ воды в отверстие 9 штыря 3. Из водонакопительной полости в верхней части отверстия 9 вода за счет гравитационных сил заполняет поры водопроницаемого стержня 8. Воздух из стержня 8 вытесняется в водопроводящие каналы 11. По мере насыщения водой стержня 8 за счет капиллярных потенциалов, вода устремляется в радиально ориентированные каналы 11. Из каналов 11 по высоте штыря 3 за счет менисковых, сорбционных и осмотических сил вода проникает в слой почвы, пронизанный корнями растений, например томата сорта Новичок. Характер дальнейшего распределения влаги в почвенном слое, ее подвижность зависят от влагопроводности и пористости конкретного типа почвы и степени ее заполнения искусственными или естественными осадками. Ребра жесткости 4 удерживают капельницу в рабочем положении независимо от степени увлажнения слоя почвы. Опорная пята 13 удерживает капельницу на поверхности орошаемого участка. Заостренный конец позволяет внедрить штырь 3 капельницы на заданную глубину. В комплекте ЗИП капельницы имеются сменные стержни 8. При работе капельницы с низкой степенью очистки оросительной воды стержень 8 удаляют из отверстия 9 приспособлением в направлении камеры 1, сняв предварительно резьбовую крышку 12 и удалив дозатор 5 из камеры 1. Новый стержень 8 в отверстие 9 устанавливают со стороны камеры 1. Наличие сменных стержней 8 в конструкции капельницы позволяет повысить срок ее службы и эксплуатационную надежность система капельного орошения.

Приоритетная справка № 2001130806 от 12.11.2001 г.

положении.

Рис. 2. Горизонтальное сечение штыря с ребрами жесткости

и размещенного в его полости стрежня круглого сечения из

пористого водопроницаемого материала, поверхность которого

сопряжена с водопроводящими каналами.
