Результат выполнения научно-исследовательской работы.

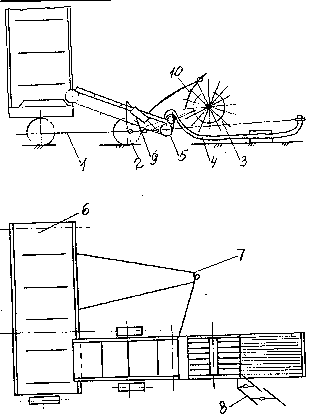

Подборщик плодов тыквы содержит смонтированные на мобильной раме 1 (см. рисунок), которая имеет опорные колеса 2, подбирающий барабан 3, под которым предусмотрено копирующее устройство 4, сопрягающееся с принимающим транспортером 5. В задней части рамы смонтирован выгрузной транспортер 6. Агрегатирование подборщика производится с помощью прицепного устройства 7. Для подачи плодов на копирующее устройство предусмотрен питатель 8, представляющий собой планки, которые установлены на копирующих колесах под углом к направлению движения. Управление принимающим транспортером осуществляется гидроцилиндром 9. В верхней части подбирающего барабана предусмотрен съемный щиток 10. Подбирающий барабан состоит из ступицы, на которой с помощью дисков закреплены заостренные иглы. Ступица установлена на приводном валу, который опирается на подшипники. Привод подбирающего барабана осуществляется от вала отбора мощности трактора МТЗ-80, частота вращения которого составляет n=548 об./мин. При снижении числа оборотов подбирающего барабана используется цилиндрическо-конический редуктор, который изменяет направление вращения от ВОМ и снижает число оборотов до 34,6 об./мин. С выходного вала редуктора на вал барабана передача клиноременная. Привод принимающего транспортера производится с помощью цепной передачи от вала подбирающего барабана. Принимающий транспортер 5 полотняно-планчатый. Цепи полотняно-планчатого транспортера втулочно-роликовые с шагом 15,875 мм. Копирующее устройство состоит из отдельных прутков цилиндрической формы, имеющих изгиб вверх в передней и задней частях. В задней части прутки охватывают опорный палец.

Подборщик работает следующим образом. При движении по полю подборщика плоды, предварительно уложенные в валок, направляются питателем 8 к подбирающему барабану 3. На копирующем устройстве плоды с помощью игл захватываются барабаном 3 и по копирующему устройству перемещаются к принимающему транспортеру 5. Над принимающим транспортером съемный щиток 10 отделяет плоды с игл и направляет их на транспортер. Для предотвращения плодов от травмирования на крайнем копире установлен предохранительный щит. Плоды, подобранные этим подборщиком идут на переработку на семена и на корм скоту.
