Результат выполнения научно-исследовательской работы.

Инъектор предназначен для равномерного увлажнения корнеобитаемого слоя почвы по глубине.

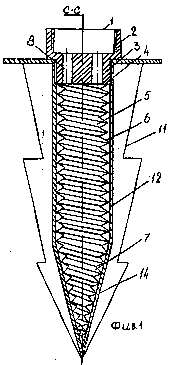

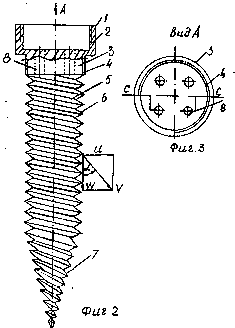

Инъектор для капельного орошения состоит из приемной камеры 1 (см. рисунки) с резьбовой частью 2 для присоединения к дозатору. В нижней части приемной камеры предусмотрен цилиндрический прилив 3 с резьбой 4 для присоединения кожуха. Стержень 5 инъектора имеет по наружной поверхности винтовые канавки 6 треугольной формы. В нижней части стержня 5 предусмотрено заострение 7. В цилиндрическом приливе 3 имеются отверстия 8, соединяющие приемную камеру 1 с винтовыми канавками 6. К стержню 5 инъектора на резьбе 4 крепится кожух, который состоит из опорной плиты 9, резьбы 10 для присоединения к стержню дозатора через резьбу 4, ребер жесткости 11 и решетчатого корпуса 12 с отверстиями 13. Нижняя часть решетчатого корпуса имеет заострение 14.

Инъектор работает следующим образом. Вода или раствор удобрений поступает из дозатора, соединенного с поливным трубопроводом системы капельного орошения, в приемную камеру 1, которая сообщается с винтовой канавкой 6 отверстиями 8. Через отверстия 8 вода поступает в винтовые канавки 6 треугольной формы. Двигаясь по винтовой канавке, частицы жидкости участвуют в двух движениях - относительном со скоростью w вертикально вниз под действием силы тяжести и переносном (вращательном) по окружности. Абсолютная скорость v будет направлена под некоторым углом a к оси стержня, т.е. частица будет выталкиваться из винтовой канавки к стенке кожуха. Этому способствует треугольная форма винтовой канавки. Вытесненные частицы жидкости проходят через отверстия 13 кожуха и равномерно насыщают по глубине весь корнеобитаемый слой почвы. Такое увлажнение предохраняет почву от размыва, повышает урожайность с.-х. культур.

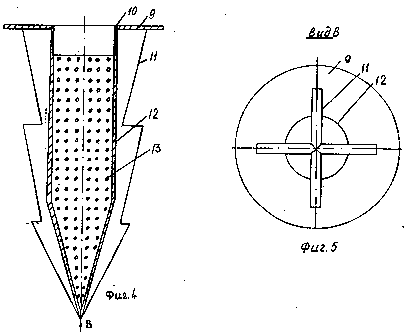

Рис. 4. Решетчатый корпус. Рис. 5. Вид на решетчатый корпус по

стрелке В.
