Результат выполнения научно-исследовательской работы.

Высевающий аппарат включает общеизвестные из уровня техники бункер, установленное в бункере дозирующее устройство, воронку и регулятор нормы высева. Дозирующее устройство выполнено в виде сборного диска 1 с горизонтальной осью вращения. Диск 1 образован фланцами 2, 3 и дистанционным кольцом 4. Фланцы 2, 3 и дистанционное кольцо сборного диска 1 взаимно сопряжены крепежными элементами 5. В центре сборного диска 1 выполнено отверстие 6 в виде правильной полой призмы для установки на приводной вал дозирующего устройства. Сборный диск 1 снабжен ячейками 7 на своей периферийной части по всему периметру. Ячейки 7 выполнены группами щетинок 8. Группы щетинок 8 закреплены по периметру диска посредством перфоленты 9. Каждой группе щетинок 8 придана u-образная форма. Свободные концы 10 и 11 щетинок 8 размещены в смежных перфорациях 12 ленты 10. Перфорированной ленте 9 придана форма цилиндрического кольца. Лента 9 размещена в кольцевых канавках 13 и 14 сборного диска 1. Названные канавки 13 и 14 выполнены на внутренних торцевых стенках фланцев 2 и 3. Перфолента 9 ограничена от перемещений в канавках 13 и 14 за счет сопряжения дистанционного кольца 4 с фланцами 2 и 3. Концы 15 и 16 перфоленты 9 размещены в канавках 17 цилиндрического стопора 18. Цилиндрический стопор 18 установлен в глухих отверстиях 19 фланцев 2 и 3. На сопрягаемых внутренних стенках фланцев 2 и 3 выполнены фаски 20 под углом 30-45° к поверхности сборного диска 1 с размерами не менее 1/5-1/7 длины высеваемых семян 21. Фаски 20 способствуют западанию семян 21 в ячейки 7, которые ориентированы длинными осями параллельно оси вращения сборного диска 1. Толщина дистанционного кольца в 1,05-0,10 раз больше длины высеваемых семян 21. Концы 10 и 11 смежных групп u-образных щетинок 8 удалены на ширину высеваемых семян 21. Щетинки 8 выполнены из волокнистого материала или растительного, или животного, или синтетического производства. Щетинки 8 могут быть сплетены в тесьму (ленту) требуемой ширины. Диаметр щетинок 8 в каждой группе выполнен в пределах 0,4-0,9 мм. Дистанционное кольцо 4 конструктивно выполнено из листового материала или из ленты (полосы) требуемого сечения. Этим достигается универсальность высевающего аппарата и широкий диапазон высеваемых семян 21.

Высевающий аппарат работает следующим образом. Перед посевом откалиброванные семена засыпают в бункер. Из бункера дозирующим устройством семена поступают к регулятору нормы высева. Каждое семя 21, поданное дозирующим устройством, перемещается в воронку, а из нее падает в открытую сошником борозду. При перемещении бункера с высевающим аппаратом от опорно-приводного колеса получают привод вал и сборный диск 1. При вращении сборного диска 1 с горизонтальной осью вращения в его ячейки 7 западают семена 21, ориентируясь своей длинной осью параллельно оси вращения диска 1. Семена 21 при вращении диска 1 попадают в ячейки 7, сначала касаясь на фаски 20, а далее на концы 10 и 11 щетинок 8. Проваливаясь между смежными щетинками 8 или между концами 10 и 11 из группы щетинок 8, семена 21 попадают в полость ячейки 7. Щеткой регулятора нормы высева удаляются лишние семена 21 с поверхности ячеек 7. При повороте диска 1 на угол 180°, семена 21 под собственным весом падают в воронку. Щетинки 8 не повреждаются зародыши проросших семян. Параметры ячеек 7 предусматривают однозерновое размещение и исключают в них укладку сразу двух семян

Рис. 2. Диаметральный разрез высевающего аппарата

в виде сборного диска с горизонтальной осью вращения

Рис. 3. Место В на рис. 2 - положение цилиндрического

стопора перфоленты в глухих отверстиях фланцев

сборного диска

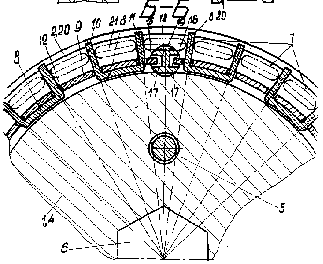

и группы щетинок в кольцевой канавке, образованной

периферийными от оси вращения сборного диска оппозитно

установленными фланцами и дистанционным кольцом

стопора в глухих отверстиях фланцев при фиксировании

концов перфоленты с группами щетинок u-образной формы

в технологическом пространстве сборного диска (штрих-

пунктирными замкнутыми линиями овальной формы показаны

положения высеваемых семян)
