Результат выполнения научно-исследовательской работы.

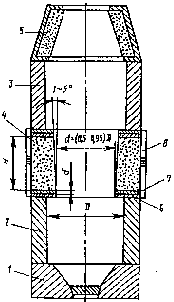

Устройство содержит поддон 1 (см. рисунок), нижнюю 2 и верхнюю 3 металлические полуформы, расположенную между ними вставку 4 из огнеупорного материала и прибыльную надставку 5. Вставка из огнеупорного материала снабжена расположенными заподлицо по торцам металлическими шайбами 6, выполненными со стороны вставки со слоем 7 из легкоплавкого металла и связанными между собой регулируемыми тягами 8. Слой вставки выполнен из легкоплавкого металла толщиной d, равной 0,005-0,01 ее высоты Н. Нижняя часть устройства с внутренним диаметром d, равным 0,5-0,95 верхнего диаметра d полости нижней полуформы и конусностью 1-5°.

Устройство работает следующим образом. Осуществляется сборка устройства под заливку. После заливки жидкого металла в устройство начинается направленная кристаллизация слитка от стенок формы и снизу вверх за счет интенсивного теплоотбора поддоном. В процессе подогрева стенок слой 7 легкоплавкого металла (например, алюминия) расплавляется, а образующиеся формы выбираются с помощью регулируемых тяг 8, обеспечивая свободную линейную усадку слитка между выступами. После полного затвердевания и охлаждения слитка до заданной температуры устройство разбирается и слиток извлекается. Вставка 4 восстанавливается, и процесс повторяется.
