Результат выполнения научно-исследовательской работы.

Разработанный прицепной гидрофицированный плоскорез-глубокорыхлитель-удобритель предназначен для рыхления почвы на глубину до 25 см с одновременным внесением жидких удобрений.

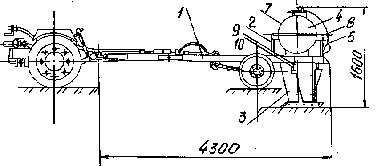

Глубокорыхлитель-удобритель состоит из рамы 1 (рис. 1), которая опирается на два опорных колеса с механизмом подъема, двух плоскорежущих лап с приспособлением для внесения ЖКУ, бака 4 с гидроарматурой и механизмами управления и регулирования 5, гидронасоса 6 с приводом от вала отбора мощности и спицы с прицепной серьгой. Рама сварной конструкции плоская трубчатого сечения состоит из двух продольных и трех поперечных балок. Передняя часть рамы (спица) с прицепным устройством шарнирно присоединена к основной раме и имеет винтовую стяжку, позволяющую регулировать раму в горизонтальной плоскости. К передней части рамы приварены кронштейны для гидроцилиндра и стяжки. Механизм подъема состоит из коленчатой оси, к торцам которой приварены ступицы для крепления колес. К передней части оси приварены кронштейны, к которым присоединяются гидроцилиндр и винтовая стяжка. Механизм обеспечивает регулировку глубины обработки винтовой стяжкой, а подъем орудия в транспортное положение - гидроцилиндром. На раме орудия установлен бак емкостью 400 литров, изготовленный из стеклопластины, а его заливная горловина снабжена фильтром. Бак установлен на стойках 2 и закреплен хомутом 7 и пальцами 8. В баке установлен поплавковый уровнемер и эжектор, которые применяют при заправке бака (рис. 2). В баке предусмотрена гидромешалка с предохранительным клапаном. Отстойник снабжен штуцером для подключения к всасывающей линии насоса. На всасывающей линии имеется фильтр с клапанным устройством, который автоматически перекрывает поступление жидкости при чистке фильтра. Нагнетательная линия состоит из насоса, подающего ЖКУ к пульту управления с демпферным устройством, манометра и рукавов, соединяющих пульт управления с гидромешалкой, насосом, рабочими органами, механизмом самозаправки. Давление рабочей жидкости в подающей магистрали обеспечивается шестеренчатым насосом. В корпусе пульта управления установлены редуцированный клапан для регулировки рабочего давления и отсечной клапан. К корпусу пульта прикреплен гидроцилиндр. При подаче масла из гидросистемы в этот гидроцилиндр клапан перекрывает подачу ЖКУ к рабочим органам. При этом жидкость из пульта управления подается в гидромешалку, а ее излишек стекает по рукаву в сливную магистраль. Рабочий орган плоскореза-глубокорыхлителя состоит из вертикальной стойки, к которой снизу болтами прикреплен башмак, а сзади - короб, в котором проходит трубка для подачи жидкости к распылителям. В верхней части стойки предусмотрено предохранительное устройство 9, 10. Глубокорыхлитель-удобритель агрегатируется с тракторами Т-150 и Т-150К. Для работы с тракторами К-701 используется сцеп из двух орудий на специальной сцепке, на которой смонтированы трубопроводы для присоединения к гидросистеме трактора, делитель потока жидкости, обеспечивающий равномерную подачу жидкости от насоса к пультам управления. При работе агрегатов с глуборыхлителями-удобрителями специальной подготовки и разметки не требуется. Способ движения агрегатов - челночный. В зависимости от нормы внесения удобрений необходимо определить места заправки удобрений в емкости. После завершения обработки поля обрабатывают поворотные полосы.

Использование культиватора КПГ-2,2 базового и опрыскивателя ОН-400, а также серийного шестеренчатого насоса, применяемого на подкарнизные ПОМ-630, позволяет изготовить конструкцию в условиях ремонтной мастерской. Конструкция обеспечивает совмещение двух технологических операций - основную обработку почвы и внесение ЖКУ, что сокращает число проходов машин по полю, снижает затраты труда, материальных средств и сохраняет почву в структурном состоянии. Использование плоскореза-удобрителя повышает урожайность зерновых культур на 5,8 ц/га, годовая экономия эксплуатационных расходов составляет 39 руб./га. Годовой экономический эффект - 22738 рублей.

Рис. 2. Технологическая схема

- масло; - жидкость.
