Результат выполнения конструкторской разработки.

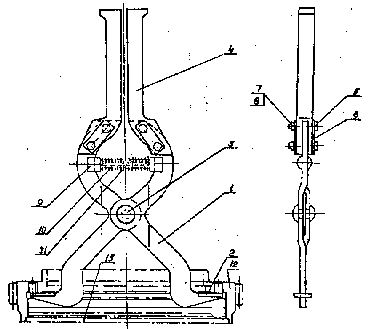

Захват состоит из двух клещевин 1, изготовленных из тонколистовой стали толщиной 3 мм. Снизу к клещевинам приварены накладки 2, благодаря которым деталь при подъеме удерживается в горизонтальном положении. Сверху к клещевинам, соединенным между собой стальной заклепкой 3, крепятся ручки 4, изготовленные из электротехнического листового текстолита толщиной 12 мм. Клещевины вставляются в прорези ручек 4 на клее БФ-2 и с помощью болтов 5 (М5х2,5), прокладок 6, пружинных шайб 7 и гаек 8 присоединяются к ручкам 4. На оси 9 устанавливается сжатая пружина 10. Чтобы пружина при полном размыкании ручек не выпадала, внутри осей имеются отверстия, в которые вставлен штифт 11.

Работа с захватом производится одной рукой. Термист вводит захват в отверстия детали 12 до упора в оправку 13, затем сжимает ладонью ручки 4, при этом рабочие органы захвата надежно схватывают деталь изнутри. При подъеме нагретой детали вверх оправка 13 и сама деталь 12 не деформируются (не имеют царапин). Для сбрасывания детали в масло или воду для закалки достаточно слегка разжать ладонь.
