ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 51-149-01 |
|||
|
Наименование проекта Поводковый патрон |
|||
|
Назначение Обработка на токарных станках изделий типа "вал" и "ось" с базированием их по торцовым отверстиям и торцу. |
|||
|
Рекомендуемая область применения Механическая обработка изделий. |
|||
|

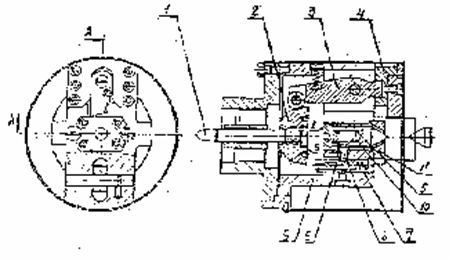

Описание Результат выполнения конструкторской разработки. Зажим изделия осуществляется плавающей системой кулачков, поверхности которых расположены концентрично относительно оси их поворота. Плавающая система приводится в действие от силового привода с помощью тяги 1 (см. рисунок) качающегося конусного кольца 2, рычагов 3, подкулачников 4. Фиксация и расфиксация плавающего центра 5 происходит следующим образом. При перемещении качающегося кольца 2 из крайнего правого положения в положение, показанное на рисунке, клин 6 получает возможность под действием пружины 7 переместиться влево и, посредством плунжера 8, застопорить центр 5 при перемещении кольца 2 вправо до упора в торец А корпуса 9 патрона. Кольцо 2 торцем Б утопляет клин 6, тем самым расклинивается плунжер 8. Под действием сильной пружины 10 центр 5 перемещается вправо до упора в базовое кольцо 11.
|
|||
|
Преимущества перед известными аналогами Позволяет автоматически стопорить базовый центр после зажима обрабатываемого изделия. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Повысилась производительность труда в 1,3 раза. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 20.08.2001 |
