Номер

50-056-01

Наименование проекта

Сверло для сверления отверстий большого диаметра в крупногабаритных деталях

Назначение

Сверление отверстий большого диаметра.

Рекомендуемая область применения

Ремонт крупногабаритного оборудования.

Описание

Результат выполнения конструкторской разработки.

Согласно существующей технологии сверление отверстий до 162 мм осуществляется в несколько операций:

- сверление до 30 мм;

- рассверливание до 70 мм;

- растачивание отверстия до 162 мм.

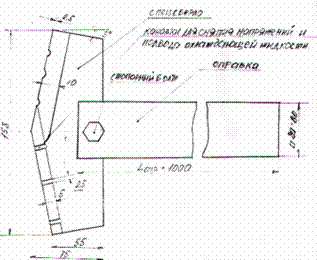

Сверло для сверления отверстий большого диаметра
в крупногабаритных деталях

Для осуществления сверления отверстий большого диаметра (до 162 мм) одной операцией предлагается конструкция специального сверла, представляющего собой пластинку из быстрорежущей стали, вставленную в оправку квадратного сечения и закрепленную стопорным винтом. Режущие кромки сверла затачиваются по принципу заточки отрезных резцов и снабжаются канавками для снятия напряжений и подвода охлаждающей жидкости.

Использование новшества позволяет в значительном объеме сократить трудозатраты при просверливании отверстий большого размера в крупногабаритных деталях.

Преимущества перед известными аналогами

Упрощение технологии сверления отверстий.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижение трудоемкости в 2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

12.11.2001
