Результат выполнения конструкторской разработки.

Башенный кран КБ-405-1А предназначен для эксплуатации со стрелой длиной 23 м, обеспечивающий вылет стрелы 25 м. При строительстве многоэтажного здания для обеспечения строительно-монтажных работ необходим вылет стрелы 30 м. Для обеспечения этого вылета изготовлена вставка стрелы постоянного сечения средней части стрелы длиной 5 м. В результате длина стрелы увеличилась до 28 м.

Нормативной технической документацией при увеличении вылета стрелы рекомендуется производить усиление элементов металлоконструкций основных узлов крана и увеличивать груз противовеса. Это приводит к усложнению металлоконструкций крана и вызывает увеличение давления колес ходовых тележек крана на рельсы кранового пути. Для избежания этих недостатков принято решение ограничить грузоподъемность крана до 3,6 тонн и провести проверочные расчеты.

Для iii ветрового района Оренбургской области эксплуатация крана КБ-405-1А разрешается только с 5 секциями башни. Поэтому проверочные расчеты проводились для крана с 5 секциями башни, длины стрелы 28 м максимального вылета стрелы 30 м. Проведенные расчеты устойчивости крана против опрокидывания для всех состояний показали, что условия устойчивости крана с вылетом стрелы 30 м выполняются без увеличения груза противовеса. Следовательно, давление колес ходовых тележек на рельсы кранового пути не увеличивается. Также выполняются условия устойчивости стрелы и условия прочности канатов подъема груза и стрелового расчета. Для обеспечения прочности верхнего трубчатого пояса Д х t=76 х 4 мм произведено его усиление накладками, установленными в средней части трубчатого пояса на длине 9 м симметрично относительно середины стрелы. Рисунок 1.

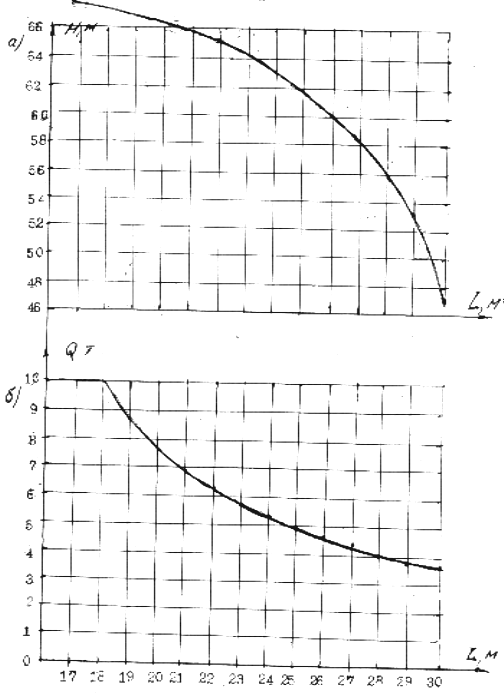

Рис. 2. Графики: а) график высоты подъеме груза;
б) график грузоподъемности при работе грузовой лебедки наiiскорости.

При этом для компенсации удлинения стрелы необходимо увеличить на 5,28 м только длину обоих канатов оттяжки стрелы. Длина остальных канатов остается без изменения.

Проведенные испытания позволили установить, что у кранов серии КБ-405-1А имеется возможность их эксплуатации при грузоподъемности 3,6 ... 10 т с удлиненной стрелой 28 м для обеспечения вылета стрелы 30 м без усиления элементов металлоконструкций крана и увеличения груза противовеса. Графики грузоподъемности и высоты подъема груза приводятся на рисунке 2.
