Результат выполнения научно-исследовательской работы.

С целью исследования основных параметров водокольцевых вакуумных насосов в Оренбургском государственном аграрном университете разработана, изготовлена и испытана экспериментальная установка для испытания водокольцевых вакуумных насосов.

Состоит (см. рисунок) из водокольцевого вакуумного насоса, комплекта контрольно-измерительных приборов и трубопроводов с доильными аппаратами.

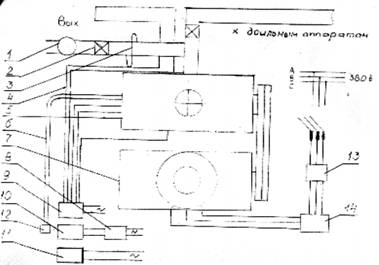

Схема экспериментальной установки для испытания водокольцевого вакуумного насоса: 1 - газовый счетчик; 2 - вентиль; 3 - дифманометр; 4 - термодатчик;
5 - водокольцевой вакуумный насос; 6 - резиновый шланг; 7 - электродвигатель;
8 - стабилизатор; 9 - потенциометр; 10 - усилитель; 11 - осциллограф;
12 - тензодатчик; 13 - магнитный пускатель; 14 - прибор К-50

Перед началом исследования снимаются характеристики водокольцевого вакуумного насоса. Находится зависимость производительности водокольцевого вакуумного насоса от величины вакуума в сети. Для определения производительности насоса применялся ротационный газовый счетчик РС-100 м.

Для замера потребляемой мощности водокольцевым вакуумным насосом использовался контрольно-измерительный комплект К-50. Для измерения температуры газа и насоса применялись термодатчики хромель-копель. В качестве вторичного прибора для записи использовался потенциометр ПТ-i. Перед замером температуры производили тарировку термопар. В ходе исследования на надежность и долговечность водокольцевого вакуумного насоса регистрировались их отказы: время между отказами, время восстановления отказов, наименование отказавшего элемента и причины отказа. Через каждые 200 часов работы водокольцевого вакуумного насоса снимались основные параметры: производительность, потребляемая мощность и производился полный микрометраж.

Для определения влияния ширины выхлопного окна на производительность водокольцевого вакуумного насоса оно выполнялось разных размеров: 60, 100 и 140 мм.

Для снятия индикаторной диаграммы водокольцевого вакуумного насоса применялся магнитоэлектрический осциллограф МПО-2.

Схема осциллографирования состоит из стабилизатора напряжения, усилителя, осциллографа МПО-2, проволочного тензодатчика и водокольцевого вакуумного насоса.

Элементарная ячейка насоса при помощи отверстий в роторе и резинового шланга соединяется с тензодатчиками. Для плотного соединения конец резинового шланга и входное отверстие вала ротора обработаны под конус.

Индикаторная диаграмма снимается при рабочем вакууме 400 мм рт. ст. Для уменьшения трения поверхностей шланга и отверстия и создания герметичности в период работы производится их смазывание.
