ИННОВАЦИИ БИЗНЕСУ

Результат выполнения научно-исследовательской работы.

С целью определения характера связи между твердостью НВ и пределом прочности на растяжение в области НВі90, образцы из литой меди М-ЭЛП пластически деформировались в холодном состоянии методом кузнечной вытяжки на парогидравлическом прессе. Степень пластической деформации образцов по толщине составляла 10-85%. После этого определялась твердость на кованых поверхностях методом Бринелля и предел прочности на растяжение [сигма _в] вдоль оси вытяжки.

После статистической обработки были получены следующие результаты исследования.

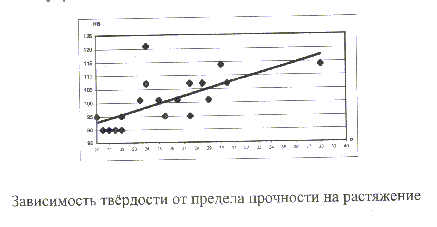

1. Твердость холоднодеформированных образцов из меди М-ЭЛП методом кузнечной вытяжки в диапазонеі90 НВ линейно зависит от предела прочности на растяжение (см. рисунок) и определяется по уравнению регрессии: НВ = 65,34 + 1,37s_в

2. Коэффициент детерминации d№1. Это обусловлено, по всей видимости, влиянием:

а) изменения соотношения модуля упругости и предела прочности образцов с разной степенью их деформацииe;

б) части опытов с измерением твердости на боковых (не контактированных с бойками) поверхностях образцов;

в) дробности и скоростей деформации на твердость и предел прочности образцов.
