Номер

44-042-01

Наименование проекта

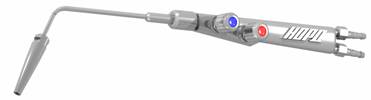

Горелка сварочная "Норд"

Назначение

Горелка сварочная универсальная повышенной надежности "Норд" предназначена для ручной сварки, пайки, нагрева черных и цветных металлов толщиной от 0,5 до 7,0 мм.

Рекомендуемая область применения

Коммунальное хозяйство, ремонтные автомастерские, судоремонт, судостроение, строительство

Описание

Результат выполнения конструкторской разработки.

Работа горелки основана на использовании инжектирующего действия струи кислорода, поступающего в горелку под значительно большим давлением, чем горючий газ. Горелка содержит ствол с каналами ввода кислорода и горючего газа, на каждом из которых установлен регулировочный вентиль, трубку наконечника с мундштуком и смеситель. Смеситель размещен между стволом и трубкой наконечника и образован входной камерой кислорода, входными инжектируемыми камерами горючего газа и камерой смешения. Смеситель выполнен в виде моноблока калиброванными дюзами для подачи газов, что позволяет получить оптимальный состав горючей смеси. Благодаря использованию внутрисоплового принципа смешения газов и специально разработанных наконечников, горелка «Норд» защищена от обратного удара пламени, не нагревается при длительной работе, обеспечивает устойчивую работу при пониженных рабочих давлениях кислорода.

Горелка комплектуется восемью наконечниками, оптимизированными для работы с разной толщиной металла и использования различных горючих газов.

Технические характеристики на газовую горелку с ацетиленовым комплектом приведены в табл.1, с пропановым комплектом - в табл.2.

Ацетиленовый комплект Таблица 1

Номер наконечника	1 А	2 А	3 А	4 А
Толщина свариваемого металла, мм	0,5-1,0	1,0-2,0	2,0-4,0	4,0-7,0
Давление газов, не более, МПа(кгс/см ²), кислорода ацетилена	0,1-0,2 (1,0-2,0)			0,15-0,5 (1,5 -5,0)
	0,03-0,1 (0,3-1,0)			0,02-0,05 (0,2 -0,5)
Расход газов, не более, л/час, кислорода ацетилена	68-105	145-220	270-420	410-750
Расход газов, не более, л/час, кислорода ацетилена	65-100	135-210	250-400	400-700
Уровень звука, не более, дБА,	8 0
Габаритные размеры, не более,мм	400х82х55	420х93х55	440х98х55	470х108х55
Масса, не более, кг	0,56	0,6	0,62	0,69

Пропановый комплект Таблица 2

Номер наконечника	1 П	2 П	3 П	4 П
Толщина свариваемого металла, мм	0,5-1,0	1,0-2,0	2,0-4,0	4,0-6,0
Давление газов, не более, МПа(кгс/см ²), кислорода пропан-бутана	0,1-0,2 (1,0-2,0)		0,2-0,5 (2,0-5,0)
	0,02-0,1 (0,2-1,0)
Расход газов, не более, л/час, кислорода пропан-бутана	95-200	200-400	400-800	800-1200
Расход газов, не более, л/час, кислорода пропан-бутана	25- 55	55-100	100-215	220-375
Уровень звука, не более, дБА	8 0
Габаритные размеры, не более, мм	415х93х55	455х98х55	495х123х55	530х129х55
Масса, не более, кг	0,58	0,67	0,70	0,76

Примечание: Расход газа при работе на природном газе:vпг=2,5vпб, где vпб - расход пропан-бутана.

Преимущества перед известными аналогами

Имеет малый расход потребляемых газов, не нагревается при длительной работе, обеспечивает устойчивую работу при пониженных рабочих давлениях кислорода.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия

Технико-экономический эффект

Экономия расхода горючих газов и кислорода составляет 40 %.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

18.09.2001
