Номер

44-032-01

Наименование проекта

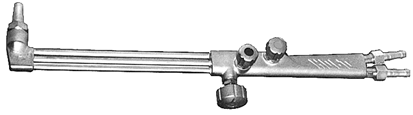

Резак повышенной надежности "Норд"

Назначение

Для ручной разделительной кислородной резки малоуглеродистых и низколегированных сталей толщиной от 3 до 300 мм с использованием подогревающего пламени

Рекомендуемая область применения

Судостроение, судоремонт, коммунальное хозяйство, ремонтные автомастерские, прокладка и замена газо- и нефтепроводов.

Описание

Результат выполнения конструкторской разработки.

Принцип действия резака основан на сгорании в струе режущего кислорода сталей. Режущий кислород имеет отдельный канал и вступает во взаимодействие с горючим газом только на конце внутреннего мундштука. Подогревающее пламя, применяемое для нагрева металла, образуется при поджигании горючей смеси. Кислород, необходимый для образования горючей смеси, подается в расположенный в головке резака смеситель, где благодаря инжектирующему действию струи смешивается с меньшим по давлению горючим газом. В качестве горючего газа используются ацетилен, пропан-бутан, природный газ; в качестве окислителя - кислород.

Благодаря внутрисопловому принципу смешения газов и оптимальной конструкции мундштуков достигается экономия расхода потребляемых газов, устойчивая работа при пониженных рабочих давлениях кислорода , устойчивость к обратным ударам, малое время разогрева металла в начале резки, малая ширина и высокое качество реза.

Резаки изготавливаются трех различных длин: 535 мм, 800 мм, 1000 мм и с тремя вариантами наклона головок: 0 град., 70 град., 90 град.; комплектуются смесителями, мундштуками и гильзами в зависимости от используемого горючего газа.

Технические характеристики газового резака «Норд» с ацетиленовым комплектом приведены в табл.1, с пропановым комплектом - в табл.2

Ацетиленовый комплект Таблица 1

Детали

мундштука

Гильза

0А

1А

2А

Смеситель

0А

1А

Мундштук внутренний

0А

1А

2А

3А

4А

5А

Толщина разрезаемого металла, мм

3-8

8-15

15-30

30-50

50-100

100-200

Давление газов, не более, Мпа (кгс/см ²):

Кислорода

ацетилена

0,3(3)

0,35(3,5)

0,4(4)

0,45(4,5)

0,5(5)

0,75(7,5)

0,1(1)

Расход газов, не более, м ³/час

Кислорода (суммарного)

ацетилена

2,5

0,45

3,2

0,5

4,2

0,65

6,7

0,75

11,4

0,95

19,6

1,15

Скорость резки, не менее, мм/мин

800

500

380

320

250

Ширина реза, мм

1,5

2,5

Время на один подогрев в начале резки в замкнутом контуре листа, не более, сек.

Уровень звука, не более, ДБА

Пропановый комплект Таблица 2

Детали мундштука	Гильза	0П			1П			2П
	Смеситель	0П			1П
	Мундштук внутренний	0П	1П	2П		3П	4П		5П	6П
Толщина разрезаемого металла, мм		3-8	8-15	15-30		30-50	50-100		100-200	200-300
Давление газов, не более, Мпа (кгс/см ²): Кислорода Пропан-бутана		0,3(3)	0,35(3,5)	0,4(4)		0,45(4,5)	0,5(5)		0,75(7,5)	1(10)
		0,11(1,1)
Расход газов, не более, м ³/час Кислорода (суммарного) Пропан-бутана Природного газа		3,2 0,36 0,7	4,1 0,41 0,9	5,3 0,49 1,08		7,7 0,49 1,08	12,3 0,62 1,38		20,8 0,68 1,5	27,8 0,85 1,92
Скорость резки, не менее, мм/мин		700	460	380		340	280		-	-
Ширина реза, мм		2,0	2,0	2,5		3,0	4,0		5,0	5,0
Время на один подогрев в начале резки в замкнутом контуре листа, не более, сек.		19	26	32		46	-		-	-
Уровень звука, не более, ДБА		80

Примечание: расход газа при работе резака на природном газеv_пг= 2,5v_пб, где

v_пб- расход пропан-бутана.

Преимущества перед известными аналогами

Экономичный расход потребляемых газов, эффективность резки на сравнительно низких, средних и высоких давлениях кислорода и горючего газа, высокие чистота резки и устойчивость к обратным ударам, малое время разогрева металла в начале резки

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия

Технико-экономический эффект

По сравнению с инжекторной аппаратурой скорость резки выше на 50 %, экономия расхода горючих газов и кислорода составляет 40-50 %.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

29.06.2001
