Номер

42-179-01

Наименование проекта

Приспособление для насечки профиля зубьев пил и ножовочных полотен.

Назначение

Для механизации процесса насечки профиля зубьев пил и ножовочных полотен Для насечки профиля зубьев

Рекомендуемая область применения

Столярные работы, резка по дереву.

Описание

Описание к ИЛ № 42-179-01

Данная работа является результатом выполнения конструкторской разработки.

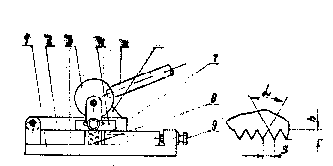

Приспособление (см. рисунок)состоит из корпуса 1, на котором шарнирно крепятся пуансон 2 и эксцентрик 3 с рукояткой 5.Возврат пуансона в исходное положение обеспечивает пружина 8. Матрица 7 с помощью болта 9 настраивается на требуемый зазор и потом жестко закрепляется в зависимости от толщины обрабатываемого полотна (листа).

Приспособление для насечки профиля зубьев пил и ножовочных полотен

Настройку приспособления на шагsмм и высоту зубаhмм обеспечивает фиксатор 6 и упор 4. Угол профиля выбирается конструктивно.

Принцип работы приспособления заключается в следующем. Приспособление с помощью крепежа устанавливают на верстак и производят настройку по величине зуба. Движением рукоятки сверху вниз пробивают первую впадину зуба, затем, перемещая полотно (заготовку) на шаг по фиксатору, процесс повторяют.

Преимущества перед известными аналогами

Шарнирное крепление пуансона.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

В 1,5 раза повысилось качество готовой продукции

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

01.10.2001
