ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 42-176-01 |
|
Наименование проекта Комбинированный штамп |
|
Назначение Для изготовления стопорных шайб. |
|
Рекомендуемая область применения Заводы, изготавливающие фаянсовые изделия, базы, склады |
|
Описание
Описание к ИЛ № 42-176-01

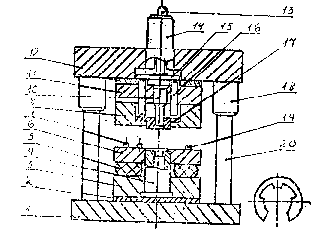

Данная работа является результатом выполнения конструкторской разработки. Штамп (см. рисунок) состоит из верхней 12 и нижней 1 плит, закрепленных на четырех колонках 20 со втулками 18 и хвостовика 14.
Комбинированный штамп На нижней плите установлена подкладная плита 2 с пуансонодержателем 19, в котором размещена матрица 4 со съемником 6 и буфером 5. На съемнике крепятся фиксирующие 7 и направляющие 3 шпильки. Верхняя часть штампа состоит из верхней и подкладной плит 11, пуансонодержателя 10 с пуансоном 9 и матрицы 8 с выталкивателем 17, на который посредством пластины 15 давит толкатель 13 со шпильками 16. При ходе ползуна пресса одновременно осуществляется вырубка сразу двух деталей с просечкой фигурных пазов. |
|
Преимущества перед известными аналогами Совмещение операций вырубки детали и пробивки в ней паза |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект На 25% снизилась трудоемкость изготовления опорных шайб. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 30.11.2001 |
