Номер 42-170-01 |
Наименование проекта Терморегулятор с оптической развязкой |
Назначение Для упрощения схемы электронных регуляторов температуры |
Рекомендуемая область применения Машиностроение, металлургия |
Описание
Описание к ИЛ № 42-170-01

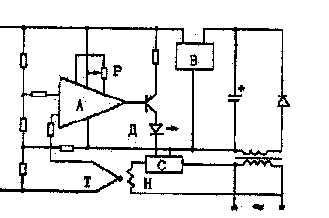

Данная работа является результатом выполнения конструкторской разработки. Появление прецизионных усилителей с малым температурным дрейфом, большим коэффициентом усиления и устойчивых к самовозбуждению позволяет существенно упрощать схемы электронных регуляторов температуры (см. рисунок). Схема регулятора температуры
Температура нагревателя Н регулируется оптически управляемым симметричным транзистором С, что одновременно обеспечивает и гальваническую развязку силовой части схемы от измерительной. Контролируемая температура нагревателя термопарой Т, подключенной через компенсационный мост к операционному усилителю А. Роль реохорда, задающего рабочую температуру нагревателя, играет балансировочный резистор r, хотя возможно и включение отдельного реохорда на вход усилителя. Регулятор питается однополупериодным выпрямителем с интегральным стабилизатором В. Светодиод Д служит сигнализатором режима работы терморегулятором. |
Преимущества перед известными аналогами Темпепратура регулируется оптически управляемым симметричным транзистором. |
Стадия освоения Внедрено в производство |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект В 1,5 раза улучшился контроль температуры |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 14.09.2001 |
