Описание к ИЛ № 42-147-01

Данная работа является результатом выполнения конструкторской разработки.

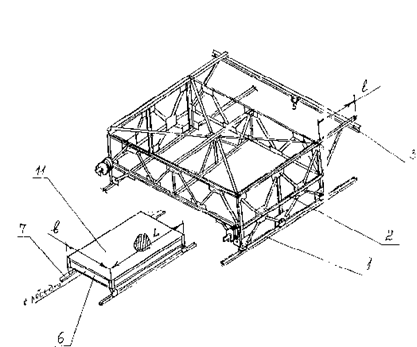

Установка (см. рисунок) для демонтажа плит перекрытий крыши здания содержит установленную на направляющих 1 ходовую несущую раму 2,0, которая снабжена консольно закрепленной дополнительной направляющей 3. На дополнительной направляющей смонтирован с возможностью перемещения по ней грузоподъемный механизм 4, который снабжен захватными элементами 5. Между направляющими размещено приемное устройство 6, которое выполнено с возможностью перемещения по направляющим 7, установленным параллельно направляющим 1. Установка содержит приводной механизм 8 (лебедку), который в процессе работы периодически посредством каната 9 подсоединяется либо к приемному устройству 6, либо к ходовой несущей раме 2. Расстояние -а - между опорами 10 несущей рамы по ее ширине кратно ширине -в- плиты 11 перекрытия крыши здания. Вместе с этим длина -с- дополнительной направляющей 3 больше расстояния -а- между опорами 10 несущей рамы, а величина- l -консольного вылета дополнительной направляющей по длине рамы больше половины длины-l-плиты 11.

Установка работает следующим образом. На крыше здания вдоль опорных балок, несущих плиты перекрытий, на последние укладывают направляющие 1, на которых устанавливают ходовую несущую раму с грузоподъемным механизмом. Между направляющими 1 укладывают направляющие 7, на которые монтируют приемное устройство (тележку). На краю крыши устанавливают приводной механизм (лебедку), который тросом соединяют с приемным устройством. Сбоку здания монтируют грузоподъемный кран. Захватные элементы захватывают плиту, грузоподъемный механизм приподнимает ее и опускает на приемное устройство. Захватные элементы отчаливают, включается лебедка, и приемное устройство вместе с плитой подается к краю здания. Затем грузоподъемный кран зачаливает плиту и опускает ее на землю. Так как расстояние -а - между опорами несущей рамы равно 6 м, ширине -в- плиты - 3 м (кратность 2), длина -с- дополнительной направляющей около 10 м, а величина- l -консольного вылета дополнительной направляющей по длине несущей рамы больше половины длины- l-плиты, то при одном фиксированном положении рамы грузоподъемный механизм поочередно демонтирует 4 плиты по их ширине. Затем, убрав часть направляющих 1 и 7, приводной механизм перемещает ходовую раму на новое место ее положения с последующей фиксацией. Цикл демонтажа и перемещения балок к грузоподъемному крану повторяется.
