Описание к ИЛ № 42-128-01

Данная работа является результатом выполнения конструкторской разработки.

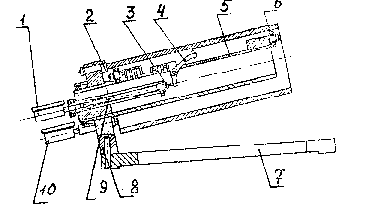

Приспособление (см. рисунок) имеет основание-плиту 7, к которой прикреплена стойка 8 с двумя индикаторами 1 и 10 и корпусом установочной втулки 5 с опорными подшипниками 6 и механизмом передачи колебаний наконечника индикатора. Механизм передачи колебаний имеет рычаг 4 со шрифтами и упор 3 с толкателем 9.

Контрольное приспособление

Проверяемую деталь устанавливают в приспособление на корпус установочной втулки и прижимают к фиксаторам 2. Корпуса, имеющие приваренный фланец, устанавливают для проверки на втулку с подшипниками фланцем кверху. Деталь поворачивают на 1-2 оборота, не допуская при этом отрыва торца от фиксатора. Об отклонениях судят по показаниям стрелок индикаторов. При определении отклонения от перпендикулярности показания индикатора делят пополам. Расположение наконечника индикатора, воспринимающего отклонения от прямолинейности образующей поверхности корпуса проверяемой детали, на одной линии с подшипниками устраняет влияние отклонения от круглости в сечениях цилиндра на точность измерения, а расположение наконечника индикатора относительно фиксаторов на стойке обеспечивает точность фиксации торца.

Внедрение подшипников качения в качестве опор позволяет предохранить зеркало проверяемого цилиндра от повреждения, а также стабилизировать движение стрелок индикаторов и сделать его более плавным.
