Результат выполнения конструкторской разработки.

Пылеуловитель типа РПУ состоит из корпуса, дискового ротора с электроприводом и бункера-шламосборника (см. рисунки).

В модели 1 (рис. 1) обеспечивается очистка воздуха от пыли с накоплением шлама в бункере, который периодически сливается в переносную емкость. Модель 2 (рис. 2) отличается тем, что в поддоне пылеуловителя постоянно циркулирует вода. При этом загрязненная вода отводится в бак, в верхней части которого установлен сменный фильтр, а очищенная вода вновь направляется в пылеуловитель из бака циркуляционным насосом. По мере загрязнения сменный фильтр заменяется новым.

Работа пылеуловителя осуществляется следующим образом. Запыленный воздух поступает в пылеуловитель через входной патрубок, проходит в зазорах между вращающимися дисками, очищается от пыли при контакте с водяными пленками на поверхности дисков, образующихся при их смачивании в поддоне аппарата, и очищенный воздух отводится к побудителю тяги (вентилятору) для выброса в атмосферу. Расчетный промежуток времени работы до замены фильтра, установленного в баке, определяется по зависимости:

; час,

где - расход очищаемого воздуха, м ³/ч; - концентрация пыли в очищаемом воздухе, кг/м ³; - площадь фильтра, м ²; - удельная пылеёмкость фильтра, кг/м ². Фактическая величина устанавливается в зависимости от конкретных условий эксплуатации, свойств пыли, пылеёмкости фильтра (ткани), которая может составлять = 0,1-0,8 кг/м ².

Аппараты РПУ установлены в качестве второй ступени очистки на технологическом выбросе в фильтровальной камере табачной фабрики «Реемтсма-Волга» (рис. 3). При остаточной концентрации пыли после первой ступени очистки до 50 кг/см ³ в пылеуловителях РПУ производится их доочистка до требуемых 10 кг/м ³ (по нормативам ПДВ). Собранный на фильтре шлам (табачная пыль) периодически убирается в крафт-мешки. Так как аэродинамическое сопротивление аппарата РПУ всего 300-350 Па, а привод ротора не более 0,2 кВт, энергозатраты составляют лишь 0,1 Вт/м ³ очищаемого от пыли воздуха, что, примерно, в 10 раз меньше, чем при применении традиционных аппаратов сухой или мокрой очистки воздуха (газа) от пыли перед выбросом в атмосферу.

Техническая характеристика пылеуловителя типа РПУ

1-корпус; 2-дисковый ротор; 3-электропривод с редуктором;

4-направляющие козырьки; 5-бункер; 6-труба подачи воды (подпитка);

7-затвор слива шлама.

Рис. 2. Пылеуловитель РПУ (модель 2)

1-пылеуловитель РПУ; 2-специальный бункер; 3-патрубок слива;

4-циркуляционный насос; 5-гибкий рукав; 6-фильтр-накопитель шлама;

7-бак; 8-подпитка воды.

технологических выбросов

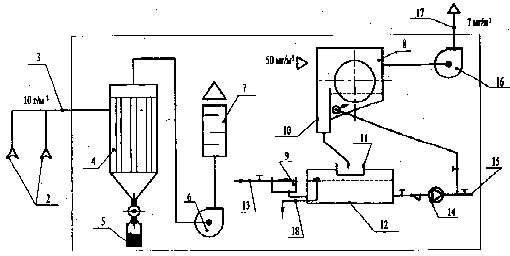

1-фильтровальная камера; 2- технологические отсосы; 3-пневмотранспорт;

4-рукавный фильтр; 5- сборный мешок; 6-вентилятор; 7-шумоглушитель;

8-роторный пластинчатый уловитель (РПУ); 9-подпиточный бачок; 10-бункер

со сливом; 11-съемный фильтр; 12-бак; 13-водопровод; 14-циркуляционный

насос; 15-сливная линия; 16-вентилятор; 17-выброс в атмосферу; 18-перелив
