Описание к Ил № 42-088-01

Данная работа является результатом выполнения конструкторской разработки.

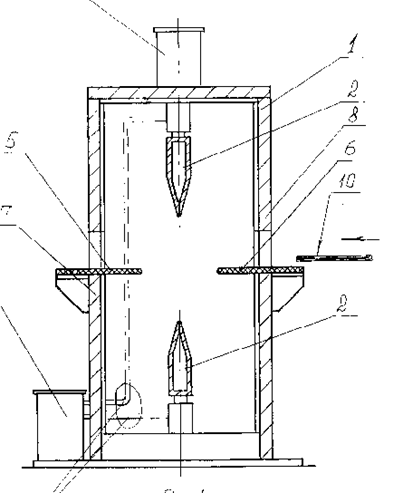

Электростатическая промасливающая машина (см. рисунок) содержит раму 1, на которой закреплены сопла-электроды 2, сообщенные посредством трубопроводов 3 и системой 4 подачи масла, изолирующие опорные плиты 5,6, закрепленные на торцовых стенках соответственно 7 и 8 рамы и высоковольтный блок питания 9 электрически соединенный с соплами - электродами 2.

Электростатическая промасливающая машина работает следующим образом. Передний конец полосы задают в барабан моталки и включают привод вращения барабана. В момент начала разгона полосы включают электростатическую промасливающую машину, при этом в сопла-электроды подается масло, и одновременно на сопла-электроды подают высоковольтное напряжение (80кВ). Между полосой и соплами-электродами создается электростатическое поле. Капли масла, получившие электрический заряд начинают дробиться на более мелкие частицы, образуя масляный эмульсионный факел. Мелкие частицы масла, отталкиваясь друг от друга, устремляются на стальную полосу, которая имеет противоположный заряд, тем самым образуя равномерное масляное покрытие на поверхности полосы.

Электростатическая промасливающая машина
