Описание к ИЛ № 42-047-01

Данная работа является результатом выполнения конструкторской разработки.

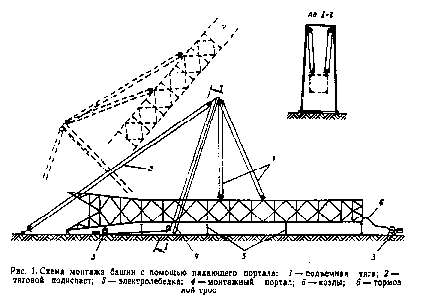

Устройство для монтажа вертикальных сооружений содержит электролебедку 1 для подъема сооружения 2, падающую замкнутую раму-портал 3, подъемные тяги 4, спаренные полиспасты 5, закрепленные на фундаменте 6 сооружения, гибкую тягу 7, полукольца 8 основания рамы, тяговую лебедку 9 и тормозную тягу 10.

Работа устройства осуществляется следующим образом. Непосредственно на грунт устанавливают жестко закрепленную раму-портал, высотой не менее расстояния от опорного шарнира рамы до наиболее удаленного фундамента сооружения. Поднимаемое сооружение укрепляют в горизонтальном положении и располагают его внутри замкнутой рамы-портала, конец которой связан с тяговой лебедкой через спаренные полиспасты, закрепленные на фундаменте поднимаемого сооружения. Основание жесткой замкнутой рамы- портала снабжено закрепленными на ней ограничениями ее перемещения в виде полуколец и гибкой тяги, и связано фундаментом сооружения.

Электролебедку посредством тяги соединяют с вершиной поднимаемого сооружения. После того, как поднимаемое сооружение полностью собрано, а жестко замкнутая рама находится в положении, близком вертикальному, включают тяговую лебедку, управляемую дистанционно, тяговые полиспасты начинают сокращаться и с помощью тяг 4 начинается подъем самого поднимаемого сооружения. Когда равнодействующая сила тяжести всей системы заходит на оси монтажных шарниров, тяговую лебедку включают, жестко замкнутая рама заходит за поднимаемое сооружение и доводку его в проектное положение производят за счет электролебедки и тормозной тяги 10.
