ИННОВАЦИИ БИЗНЕСУ

Номер

42-024-01

Наименование проекта

Гидровращатель

Назначение

Для привода высокомоментных низкооборотных рабочих органов машин.

Рекомендуемая область применения

Для применения в приводах ведущих колес машин с малой технологической скоростью, в приводах конвейеров, механизмах поворота опрокидывания, в приводах манипуляторов, буровых установок и т.д.

Описание

Описание к ИЛ № 42-024-01

Данная работа является результатом выполнения конструкторской разработки.

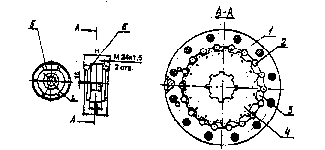

Гидровращатель (см. рисунок) представляет собой полноповоротный реверсивный гидравлический двигатель роторно-планетарного типа. Он состоит из статора 1 с внутренним зубчатым венцом, имеющим зубья в виде роликов 2, с эксцентрично расположенного внутри статора ротора 4 с наружным зубчатым венцом, число зубьев которого на один меньше чем у статора, и крышек 5 и 6 с подводящими и распределительными каналами. Между зубьями статора и ротора образуются рабочие камеры 3, к которым через каналы крышек, а также через перепускные каналы статора и распределительные каналы ротора поступает рабочая жидкость. В конструкции гидровращателя крышки являются распределителями, а ротор дополнительно выполняет функцию золотника.

Гидровращатель

При подаче рабочей жидкости в рабочие камеры создается одностороннее давление на ротор, под действием которого он перемещается и совершает вращательное движение. Реверс гидровращателя производится путем изменения направления подачи рабочей жидкости.

Крутящий момент от гидровращателя к приводному валу рабочего органа передается с помощью шлицевого соединения. Для многократного увеличения крутящего момента возможна установка нескольких гидровращателей на общем шлицевом валу, при этом не требуется синхронизации вращения этих двигателей.

Преимущества перед известными аналогами

Компактность, простота и надежность конструкции, возможность работы в средах

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Внедрение гидровращателей позволило в 1,5 раза повысить надежность оборудования.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

17.04.2001
