Инновации бизнесу. Задвижка клиновая с выдвижным шпинделем ТЛ 13001

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

41-027-01

Наименование проекта

Задвижка клиновая с выдвижным шпинделем ТЛ 13001

Назначение

Предназначен в качестве затворного утройства.

Рекомендуемая область применения

Общепромышленная арматура в различных отраслях народного хозяйства и ЖКХ

Описание

Описание ИЛ № 41-027-01.

Результат конструкторской разработки.

Задвижка клиновая с выдвижным шпинделем ТЛ 13001 применяется в качестве запорного устройства на технологических линиях нефтегазодобывающей и перерабатывающей промышленности, энергетики, коммунального хозяйства и в других отраслях хозяйства.

На предприятии действует система управления качеством по стандартуiso9001; сертификат № 953449 от 08.07.96, выданlloyd'sregisterassurance. Все изделия имеют сертификаты соответствия стандартам России.

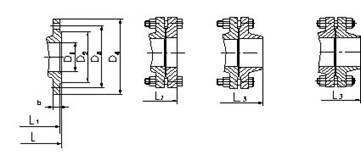

Варианты присоединений к трубопроводу

i (pn16, pn40) ii (pn16) iii (pn16,газ) iv (pn40)

Присоединительные размеры задвижек для давления 1.6 Мпа

Проход условный, мм	Размеры, мм
Проход условный, мм	d₁	d₂	d₃	d ₄	d	n	b
50	50	102	125	160	18	4	14
80**	80	133	160	195	18	4	17
100**	100	158	180	215	18	8	17
150	150	212	240	280	22	8	21
200**	202	268	295	335	22	12	23
250	250	320	355	405	26	12	27
300	300	370	410	460	26	12	27
350	350	430	470	520	26	16	30
400	400	482	525	580	30	16	32

Присоединительные размеры задвижек для давления 4.0 Мпа

Проход условный, мм	Размеры, мм
Проход условный, мм	d₁	d₂	d₃	d₄	d	n	b
50	50	87	125	160	18	4	17
80**	80	120	160	195	18	8	19
100**	22	149	190	230	22	8	21
150	26	203	250	300	26	8	27
200**	30	289	320	375	30	12	35
250	33	312	385	445	33	12	39
300	33	363	450	510	33	16	42
350	350	465	510	570	33	16	48
400	400	473	585	655	39	16	54

Габаритные размеры задвижек для давления 1.6 МПа

Проход условный, мм	Размеры, мм							Масса для исполнений, кг, не более
Проход условный, мм	d₀	d₁	l	l ₂	l ₃	h	h ₁	i	ii	iii
50	200	50	178	226	278	423	478	36	43	36
80**	240	80	203	255	313	400	495	35	44	45
100**	280	100	229	285	329	500	620	53	65,5	66
150	400	150	267	327	391	630	795	105	127,47	127,61
200**	400	200	292	346	418	790	1015	159	188	192
250	500	250	330	394	468	1130	1405	270	314	316
300	400*	300	356	428	500	1150	1475	406	458	468
350	400*	350/300	381	622	702	1150	1475	504	570	589
400	400*	400/300	406	680	762	1150	1475	614	707	731

Габаритные размеры задвижек для давления 4.0 Мпа

Проход условный, мм	Размеры, мм							Масса для исполнений, кг, не более
Проход условный, мм	d₀	d₁	l	l ₂	l ₃	h	h ₁	i	ii	iii
50	200	50	178	226	278	423	478	36	43	36
80**	240	80	203	255	313	400	495	35	44	45
100**	280	100	229	285	329	500	620	53	65,5	66
150	400	150	267	327	391	630	795	105	127,47	127,61
200**	400	200	292	346	418	790	1015	159	188	192
250	500	250	330	394	468	1130	1405	270	314	316
300	400*	300	356	428	500	1150	1475	406	458	468
350	400*	350/300	381	622	702	1150	1475	504	570	589
400	400*	400/300	406	680	762	1150	1475	614	707	731
