Номер

41-022-01

Наименование проекта

Затворы (клапаны) обратные КЗ 44090, КЗ 44091

Назначение

Для предотвращения обратного потока среды при отключения насоса или аварийного обеспечения системы.

Рекомендуемая область применения

Водоканализация в жилищно-коммунальном хозяйстве, мелиорация в АПК, теплоэлектроэнергетика.

Описание

Описание ИЛ № 41-022-01.

Результат конструкторской разработки.

Затворы (клапаны) обратные предназначены для эксплуатации в районах с умеренным и холодным климатом исполнение У1 и ХЛ по ГОСТ 15150 - 69. Затворы отличаются простотой конструкции, удобны в обслуживании.

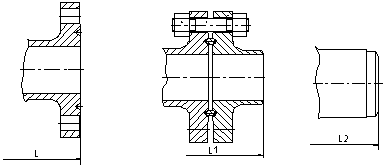

Варианты присоединения затвора к трубопроводу

исп. - 00 исп. - 01 исп. -02

- 03 - 04 - 05

Габаритные размеры

Обозначение	Размеры, мм													Масса, кг
	pn	d1	d2	d3	d4	d1	d2	n	b	h	l	l1	l2	-00 -03	-01 -04	-02 -05
КЗ 44090 - 100	160	92	145	210	30	175	265	8	37	335	430	650	430	67	116	44
КЗ 44091 - 100	250								48		520	774	520	98	159	65

Преимущества перед известными аналогами

Увеличение срока эксплуатации и качества изделия

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Уменьшение трудоемкости на 20 %.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

08.10.2001
