Номер 35-113-01 |
|
Наименование проекта Приспособление для резки листового изоляционного материала. |
|
Назначение Механическая разрезка листового изоляционного материала на полосы. |
|
Рекомендуемая область применения Электроцеха предприятий машино-приборостроения, транспорта |
|
Описание Результат выполнения конструкторской разработки. Предназначено для ручной разрезки листовой изоляции. Рекомендуется для применения в электроцехах машиностроительных предприятий. Приспособление состоит из сварного столика 1, прижимной планки 2, кронштейна 3, ножа неподвижного 6 и подвижного с ручкой 4, упора 8, вилки 9, плит 7 и 10, направляющих неподвижных 13 и подвижных 14. Неподвижные направляющие установлены на болтах, на них надеваются подвижные направляющие, на которые устанавливаются упор 15 и планка 11. Упор 15 движется по неподвижным направляющим, движение осуществляется винтом 12 с помощью маховика с ручкой. Движением винта регулируется плавный ход направляющих с упором. Лист изоляции укладывается на плите 7, подается до упора 15, установленного на определенную величину по линейке 5 и прижимается планкой 2. Резка изоляции производится вручную подвижным ножом с рукояткой. Приспособление просто по конструкции и удобно в эксплуатации.

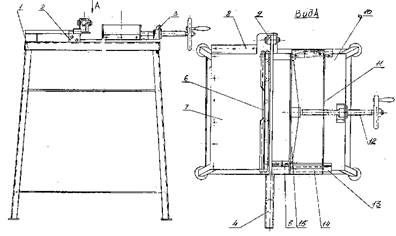

Рис. 1 ОБЩИЙ ВИД ПРИСПОСОБЛЕНИЯ |
|
Преимущества перед известными аналогами Замена ручной резки (ножницами) на механическую. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение трудоемкости в 1,5 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 03.12.2001 |
