ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 35-107-01 |
|
Наименование проекта Станок для изготовления заготовок ящиков из гофрокартона МТ 100 |
|
Назначение Просечка и поперечная рилевка заготовок ящиков |
|
Рекомендуемая область применения Изготовление и применение картонной тары для упаковки продукции различных отраслей |
|
Описание
Результат выполнения конструкторской разработки. Станок состоит из стола подачи, верхнего и нижнего валов подачи, верхнего и нижнего просекательных валов, вала опорного и механизма рилевки, отходоприемника, электрооборудования. От электродвигателя 11 через муфту и редуктор посредством цепной передачи и блока шестерен-звездочек передается вращение на верхний и нижний валы подачи 4, просекательные валы 5, а также на вал опорный 7 механизма рилевки 6. Верхние валы подачи и просекательный регулируются по высоте. От колеса нижнего просекательного вала через эксцентрично установленный палец с помощью шатуна осуществляется возвратно-поступательное движение оси с рейками 2, на которых смонтирована подающая планка с захватами. Ппри работе станка из-под кипы заготовок, уложенных на столе 1 в базовый щиток 3 с помощью захватов осуществляется захват и подача заготовок на приемно-подающие 4 и просекательные 5 валы в зону механизма рилевки 6. Отходоприемник 9 служит для сбора отходов, поступающих по склизу 8 с просечки. Для маркировки ящика на направляющей передней рейке установлен узел нанесения краски 10. Для выравнивания заготовок на столе предусмотрен воздуховоз 12. С внедрением станка механизирован ручной труд, повысилось качество изготовления тары из гофрокартона.

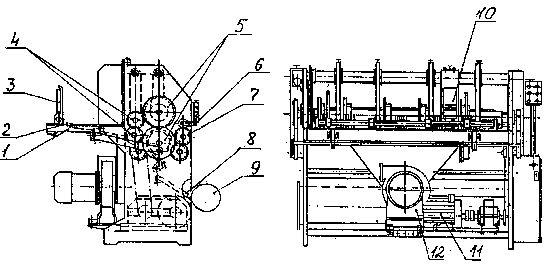

Рис. ОБЩИЙ ВИД СТАНКА |
|
Преимущества перед известными аналогами Отличается меньшими габаритами и массой при достаточно высокой производительности |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение материалоемкости в 1, 3 раза. Повышение производительности труда в 1,5 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 19.10.2001 |
